TC782A逻辑结构框图
发布时间:2016/11/24 20:38:18 访问次数:399

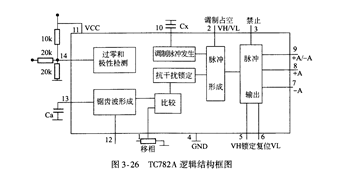

TC782A逻辑结构框图如图3-“所示,它由过零和极性检测电路、锯齿波形成电路、MAX3221MDBREP锯齿波与给定电压比较电路、抗干扰锁定电路、调制脉冲发生路、脉冲形成电路和脉冲输出电路组成。
TC782A采用单电源供电,同步信号A经分压电阻网络进人芯片的14脚,通过过零检测和极性判别电路检测出零点和极性,在13脚的Ca电容器上积分,形成锯齿波,锯齿波的大小与Ca电容器的容值成反比,12脚接大电阻器可微调锯齿波。锯齿波与移相电压在比较器中比较,取得相交点即为移相角,移相电压由1脚通过电位器或外电路调节取得。移相电压增加,输出导通角减小。
抗干扰锁定电路具有锁定功能,在交相点以后,锯齿波或移相电压的波动不能影响输出,直到下一个过零点,保证交相的唯一与稳定。
脉冲形成电路是由脉冲发生器给出调制脉冲,7个脉冲形成一个脉冲列,这个脉冲列的宽度就是调制脉冲或方波的宽度,改变10脚Cx电容器的值可以改变调制频率,从而改变 调制脉冲或方波的宽度,Cx增大,宽度增大,Cx减少,宽度减小。10脚不接Cx而接低电平,可得到正、负半周全占空比输出。可通过电路的2脚来选择输出采用调还是方波,2脚悬空或高电平为调制脉冲输出,2脚低电平为方波输出。
TC782A逻辑结构框图如图3-“所示,它由过零和极性检测电路、锯齿波形成电路、MAX3221MDBREP锯齿波与给定电压比较电路、抗干扰锁定电路、调制脉冲发生路、脉冲形成电路和脉冲输出电路组成。
TC782A采用单电源供电,同步信号A经分压电阻网络进人芯片的14脚,通过过零检测和极性判别电路检测出零点和极性,在13脚的Ca电容器上积分,形成锯齿波,锯齿波的大小与Ca电容器的容值成反比,12脚接大电阻器可微调锯齿波。锯齿波与移相电压在比较器中比较,取得相交点即为移相角,移相电压由1脚通过电位器或外电路调节取得。移相电压增加,输出导通角减小。
抗干扰锁定电路具有锁定功能,在交相点以后,锯齿波或移相电压的波动不能影响输出,直到下一个过零点,保证交相的唯一与稳定。
脉冲形成电路是由脉冲发生器给出调制脉冲,7个脉冲形成一个脉冲列,这个脉冲列的宽度就是调制脉冲或方波的宽度,改变10脚Cx电容器的值可以改变调制频率,从而改变 调制脉冲或方波的宽度,Cx增大,宽度增大,Cx减少,宽度减小。10脚不接Cx而接低电平,可得到正、负半周全占空比输出。可通过电路的2脚来选择输出采用调还是方波,2脚悬空或高电平为调制脉冲输出,2脚低电平为方波输出。
