除了配置3D电路板的尺寸外,还可以设置其颜色属性。选择菜单Template→Colours命令, AD652AQ弹出颜色设置对话框,如图139所示,单击颜色设置框,弹出颜色拾取窗口,进行颜色设置。

   Board:PCB板颜色,默认为绿色。

   Copper:铜箔导线的颜色。

   Screen:丝印层颜色。

   Height Plane:容器的填充颜色。

   Rcsist:阻焊层颜色。tmnsparency参数用于设置阻焊层的透明度,为0~100%。

   Solder:焊盘和过孔锡膏层的颜色。

   Paste:助焊层的颜色。

   Blind Holes:盲孔颜色。

   Through Holcs:通孔颜色。

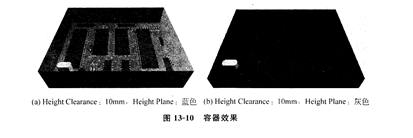

将Height Clearance和Hcight Planc两个参数结合起来就可以设置容器效果,如1310所示。
