该项主要选择输出的层,可以通HA1-2425/883过All按钮和None按钮快速地选择和不选。

   scaIe

   缩放比例,预览比例缩放,显示输出的页面大小不变,因此放大倍数越大,预览的局部信息就越少。

   RotIation

  旋转,用于确定X坐标轴在水平方向还是在垂直方向。

   Reflection

  是否镜像,Normal代表正常输出,Mirror表示镜像输出。

   Compensation Factors

   补偿因子,该参数用于改变图形的绝对坐标,但其相对大小不受影响。设置都为1时表示不缩放,例如一根线的长为10个单位,绘制的坐标为(5,5),如果设置补偿因子X=0.6,Y=0,4,则该线实际输出的坐标点为(3,2),其长度10单位不变。如果补偿因子)1,则坐标相对变大;如果补偿因子<l,则坐标相对缩小。上述参数对整个PCB图的

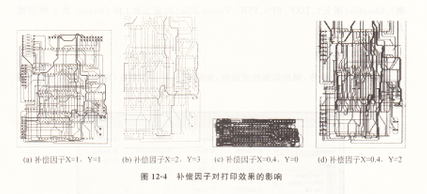

变化是相同的,如图124所示。

   Print To FⅡe

   是否保存打印文件,勾选时可以通过Filenamc按钮设置打印路径和文件名称。
