层对设计
发布时间:2016/5/6 22:55:55 访问次数:477

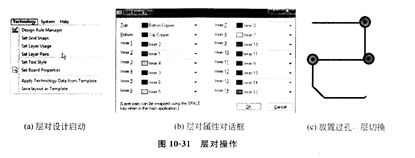

层对(Layer Pairs)设计主要定义布线时在PCB中放置的过孔通过哪些层,从哪一层开始, KIA7805A到哪一层结束。例如,在一个两层板中,在顶层放置一个过孔,在默认的层对设置下,该过孔终止于底层,即该过孔从顶层穿透到底层;反之,如果在底层放一个过孔,其将穿透到顶层。在手动布线时双击(或按键盘上的空格键)会自动放置一个过孔,并实现层对的自动切换。层对设计的启动、层的属性对话框和层切换操作如图1031所示。
默认设置可以满足多数的制板情况,囚此该参数一般采用默认值即可。
层对(Layer Pairs)设计主要定义布线时在PCB中放置的过孔通过哪些层,从哪一层开始, KIA7805A到哪一层结束。例如,在一个两层板中,在顶层放置一个过孔,在默认的层对设置下,该过孔终止于底层,即该过孔从顶层穿透到底层;反之,如果在底层放一个过孔,其将穿透到顶层。在手动布线时双击(或按键盘上的空格键)会自动放置一个过孔,并实现层对的自动切换。层对设计的启动、层的属性对话框和层切换操作如图1031所示。
默认设置可以满足多数的制板情况,囚此该参数一般采用默认值即可。
