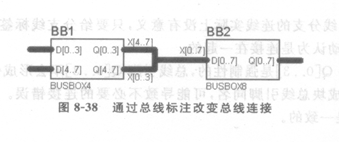

与普通导线一样，可以PCA9517DR通过总线标签（Wire Label模式工具）可以改变总线的连接，如图8-38所示。QO与D4相连接，Ql与D5相连接……Q4与D0相连接……Q7与D7相连接。

   与普通导线一样，可以通过总线终端(●-)与总线连接，如图8-39所示。

   如果忽略了总线宽度的标注，则总线范围按如下规则确定：

   图8-39．通过总线终端与总线连接

   (1)相连的同名总线进行合并。例如，X[0．．3]和X[4．．7]将被合并成X[0．．7]，X[4．．7]和X[8．．11]将被合并成X[4．．11]。

   (2)如果要连接的总线没有任何标注，则认为其起始值为0，宽度为原理图中最宽的总线一致。
