本章主要介绍Schematic Capture的PAT命令、Search and Tag命令、GlobalAnnotator命令、Design Explorer命令以及母版的设计。

    PAT（属性分配工具）

   在绘制电路图或者制作元器件时，F1P2STP会遇到有规律的一组属性设置，此时利用PAT（Property Assignment Tool，属性分配工具）就可以很方便地实现。PAT就是将一个常量或一个文本序列赋予单个或者多个对象。

    PAT属性对话框

   打开PAT属性对话框的方法有以下几种：

   (1)选择菜单Tools—Property Assignment Tool命令。

   (2)单击工具栏上的勰按钮。

   (3)按热键A。

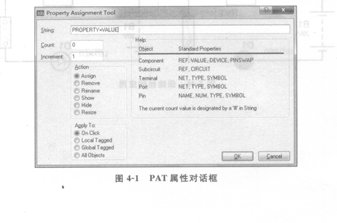

   上述3种方法都会弹出PAT属性对话框，如图4-1所示。
