常用元器件
发布时间:2016/4/11 20:35:46 访问次数:912

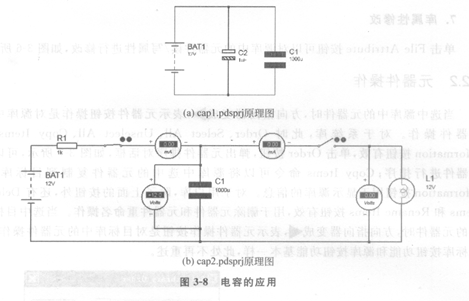

Schematic Capture元器件库提供的电容包括普通电容和电解电容两种类型，其中AD7572AJN10电解电容又包括CAP-ELEC和CAPACITOR两种模型。CAP-ELEC有栅格的一端为负极，没有栅格的一端为正极，如图3-8中的C2元器件；CAPACITOR没有具体极性要求，是可以动态显示充放电效果的电容，与电源正极相接的一端为正极，显示正电荷；与电源负极相接的一端为负极，显示负电荷。随着充放电时间的不断变化，电荷不断地增加／减少，如图3-8中的Cl元器件。电容的应用如图3-8所示(配套电子资源实例chap3中的capl. pdsprj、cap2. pdsprj).
