更新元器件命令(Update)

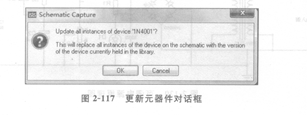

   如何将第三方元器件库更新到元器件库中？Schematic Capture提供了“Update”命令。HCPL-6751该命令将对象选择器中选定的元器件（如1N4001）以当前版本库中的对应元器件替代。如图2-117所示，单击OK按钮就可以进行更新，单击Cancel按钮取消更新。更新操作在执行后不可撤销。

   Schematk: Capture

   Update all instances of device '1N 4lJ01'?

This will replace allinstances at the device on the schematic with the vefsianoI the device currently held in the library.

   图2 -117  更新元器件对话框

   快速选中当前页中的对象命令(Tag instance)

   进入对象选择模式，选中对象选择器中的某一个对象(如CAP)，右击，在弹出的快捷菜单中选择Tag instance项，则在编辑区内所有的CAP元器件都呈红色高亮显示。
