在电路图编辑器中设置待调整的元器件参数（情况二）

   如果优化过程中待调整的元器件是需要采用模型描述器件特性的有源器件（例如双极晶体管）， LA3870NM-TLM-E由于模型参数个数较多，在优化中首先需要按下述步骤，设置优化中需要调整其中哪些模型参数的值。

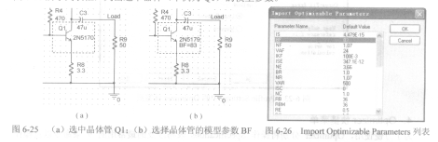

   ①在电路中选中需要调整其模型参数值的元器件。图6-25 (a)显示的是选中双极晶体管Ql的情况。

   ②选择执行PSpice—AdvancedAnalyses--Import Optimizable Parameters子命令，屏幕上将出现图6-26所示列表框，列出选中器件（本例为Ql）的模型参数。

   ③选择在优化过程中可以调整其值的模型参数。图6-26显示的是选择正向电流放大系数BF的情况。

   ④单击图6-26中OK按钮，选择的模型参数名将出现在电路图中选中器件的旁边，如图6-25 (b)所示。

   ⑤使器件处于选中状态，选择执行PSpice—AdvancedAnalyses—Export Parameters to Optimizer予命令，该模型参数（本例中为晶体管Ql的BF）将被添加到参数表中，如图6-27所示。
