为了加深对电路性能分析功能的理解，掌握几种不同的分析步骤，下面K9K8G08U0E-SCB0再给出一个应用实例。

   例：最大增益和带宽与电阻关系的分析。

   图5-54是一个简单的二极管限幅电路。试分析其交流小信号工作时最大增益以及3dB带宽与输入端电阻Rl的关系。

     (1)绘制电路图

   按照第2章介绍的方法绘制图5-54所示电路图。根据分析要求，应注意下面两个问题：

   为了进行AC分析，输入信号源Vin采用VAC，其值(Value)设置为1V，这样由输出电压幅度即得到电路的增益。

   为了进行参数扫描分析，应将作为变化参数的输入端电阻Rl取为全局参数，即将其值(Value)设置为{Rval'，并采用PARAM待号对参数Rval进行说明，如图5-54所示。

   (2)设置AC分析参数

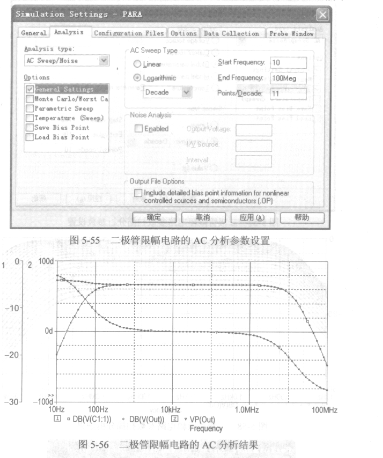

   按3.4节的方法，设置AC分析参数，结果如图5-55所示。

   (3)分析AC分析结果

   完成AC分析参数设置后，选择执行PSpice子命令菜单中的Run子命令，完成AC分析。再按5.2节和5.3节介绍的方法，在Probe窗口用坐标轴l显示电容Cl左端和右端两个电压信号幅度(dB)随频率的变化关系，用坐标轴2显示输出信号相位随频率的变化关系，如图5-56所示。
