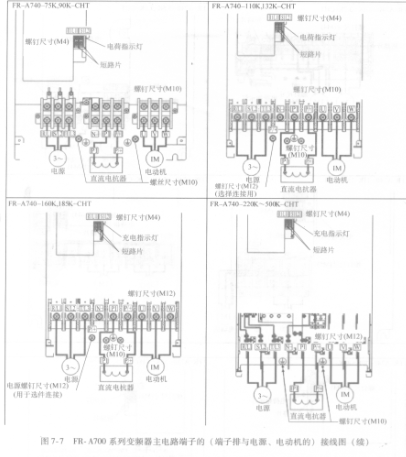

主电路端子的端子排与电源、电动GALI-52+机的接线必须按照说明手册上进行接线，否则会产生故障，FR- A700系列变频器主电路端子的接线图如图7-7所示。

   接线时需要注意的有：

   1)电源线必须连接至R/Ll，S/L2，T/L3，绝对不能接U，V，W，否则会损坏变频器。（没有必要考虑相序）

   2)电动机连接到U，V，W。接通正转开关（信号）时，电动机的转动方向从轴向看为逆时针方向。

   3)在给FR- A740-220K- CHT以上的变频器主电路导体布线的时候，对于导体，请把螺母放到右侧。另外，在紧固时，请夹紧导体进行布线。连接时请便用主机附带的螺栓（螺母），如图7-8所示。．

   4)需要注意的一点是布线板的插销部位，仅对必要的部分用尖嘴钳等进行剪切。
