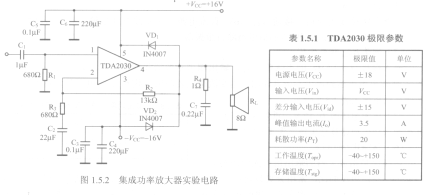

TDA2030的典型应用电路如图1.5.2所示，输入信号从1脚同相端输入，4脚输出端向负载扬声器提供信号功率，EM8475LF使其发出声响。Cl为输入直流去耦电容，VDi、VD2组成电源极性保护电路，防止电源极性接反损坏集成功放。C3、C4与C5、C6为电源滤波电容。

   TDA2030的极限参数见表1.5.1

   功率放大器的主要性能指标

   (1)输出功率和最大输出功率

   若输出电压的有效值为Vo，幅值为Vom，输出电流的有效值为，幅值为/om，则输出功率为：

   由上式可知，输出功率和激励信号有关，激励信号越大，输出功率就越大。忽略晶体管的饱和压降，负载上可以获得最大的功率。

   (2)效率与最高效率

   放大器的效率定义为输出功率PO和屯源供给的功率PD之比，用，7表示。

   最大效率为：77ax=Pomax／昂    (1.5.4)

   求解放大器的效率，首先应求出直流电源供给的功率。当有信号输入时.
