光电耦合器是以光为媒介，用来传输电信号的器件。光电耦合器又称光电隔离器，是发 ATSHA204A-SSHDA-B光二极管和光敏元件组合起来的四端器件。其输入端通常用发光二极管实现电光转换；输出端为光敏元件（光敏电阻、光电二极管、光电三极管、光电池等）实现光电转换，二者面对面地装在同一管壳内。

   光电耦合器是一种以光为媒介传输信号的复合器件。通常是把发光器(可见光LED或红外线LED)与受光器（光电半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光照之后就产生光电流，由输出端引出，从而实现了“电一光一电”转换。

   用光电三极管做成的光电耦合器尽管具有较高的灵敏度，但它的“线性度”不好，所谓线性度是指光电耦合器输入的电信号与输出电信号之间，不成线性关系。这样就会造成传输信号的失真。因此光电三极管光电耦合器广泛用于光电耦合开关电路中，不作为放大信号的传输用。用光电二极管做成的光电耦合器具有良好的线性传输特性。

   光电耦合器的输入与输出端之间没有电的直接耦合，光线的耦合又是封闭在管壳之内，因而具有抗干扰能力强、寿命长、传输效率高等优点，因此广泛用于电气隔离、电平转换、级间非电耦合、开关电路、仪表及计算机的电路之中。

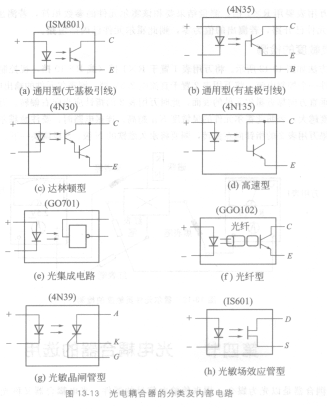

   光电耦合器有管式、双列直插式和光导纤维式等多种封装．其种类达几十种。光电耦合器的分类及内部电路如图13-13所示，列出八种典型产品的型号。
