光敏电阻没有极性，A914BYW-330M纯粹是一个电阻器件，使用时既可加直流电压，也可加交流电压。设计光控电路时，使用LED灯

作被控制光源，简化后的照明器设计如图s8-4所示，包括了构建单片机的最小系统及简单光控制系统，R2是光敏电阻，根据光敏电阻确定输入P20端口的电压高低，经单片机处理后，输出PO口逻辑值，如果输出高电平（逻辑值为1）则点亮LED灯珠。方案设计需要单片机开发环境，可参阅相关书籍。

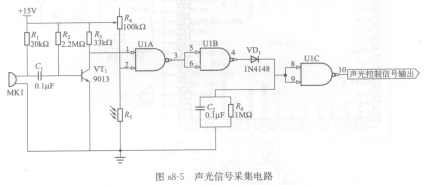

   进一步的任务为更精确地采集光信号，并增加声音信号控制的功能，设计声光信号采集电路如图s8-5所示。MK1为声音信号输入端，Rs为光敏电阻，C2和R6用来延时输出信号。从逻辑关系可以看出，当与非门UIA的脚1和脚2均为高电平时，脚10才能够输出有效信号低电平，白天由于光线强，Rs电阻值很小，从而拉低电平，因此UIA的脚2输入为低电平，不管MK1有没有信号输入，脚10均输出高电平（无效信号）；晚上光线弱，Rs阻值大，因此UIA的脚2输人为高电平，当有声音信号从MK1输入经9013放大后，

UIA的引脚1输入为高电平，脚10输出低电平信号（有效信号），比如接单片机的P22口，单片机处理后，决定输出PO口的逻辑值，如果输出逻辑1则点亮LED灯珠。
