被动式红外报警器主要由光学系统、热释电红A12216-32L外传感器、信号滤波和放大、信号处理和报警电路等几部分组成，其结构框图如图5-5所示。

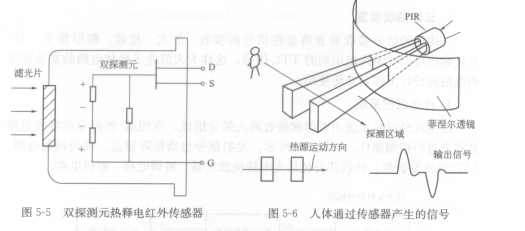

   人体辐射的红外线中心波长为9～lOlum，而探测元件的波长灵敏度在0.2～20t/m范围内几乎稳定不变。在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过波长范围为7～lOUm光，正好适合于人体红外辐射的探测，而对其他波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外传感器。如图5-6所示。

   图5-6中，菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而加强其能量幅度。热释电红外传感器是报警器设计中的核心器件，它可以把人体的红外信号转换为电信号以供信号处理部分使用。倍号处理主要是把传感器输出的微弱电信号进行放大、滤波、延迟、比较，为报警功能的实现打下基础。
