CH372是一个USB总线的通用设备接口芯片，是CH371的升级产品，是CH375芯片的功能简化版。在本端， CH372具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU等控制器的系统总线上；在计算机系统中，CH372 的配套软件提供了简洁易用的操作接口，与本地端的单片机通讯就如同读写文件。
CH372内置了USB通讯中的底层协议，具有省事的内置固件模式和灵活的外置固件模式。在内置固件模式下， CH372自动处理默认端点0的所有事务，本地端单片机只要负责数据交换，所以单片机程序非常简洁。在外置固件模式下，由外部单片机根据需要自行处理各种USB请求，从而可以实现符合各种USB 类规范的设备。
备有大量现货库存，诚信为本，客户至上，为客户把产品的质量关！
联系电话：0755-85274662/13692154143
联系QQ：1157611585/1755232575
微信：87680558 /13692154143

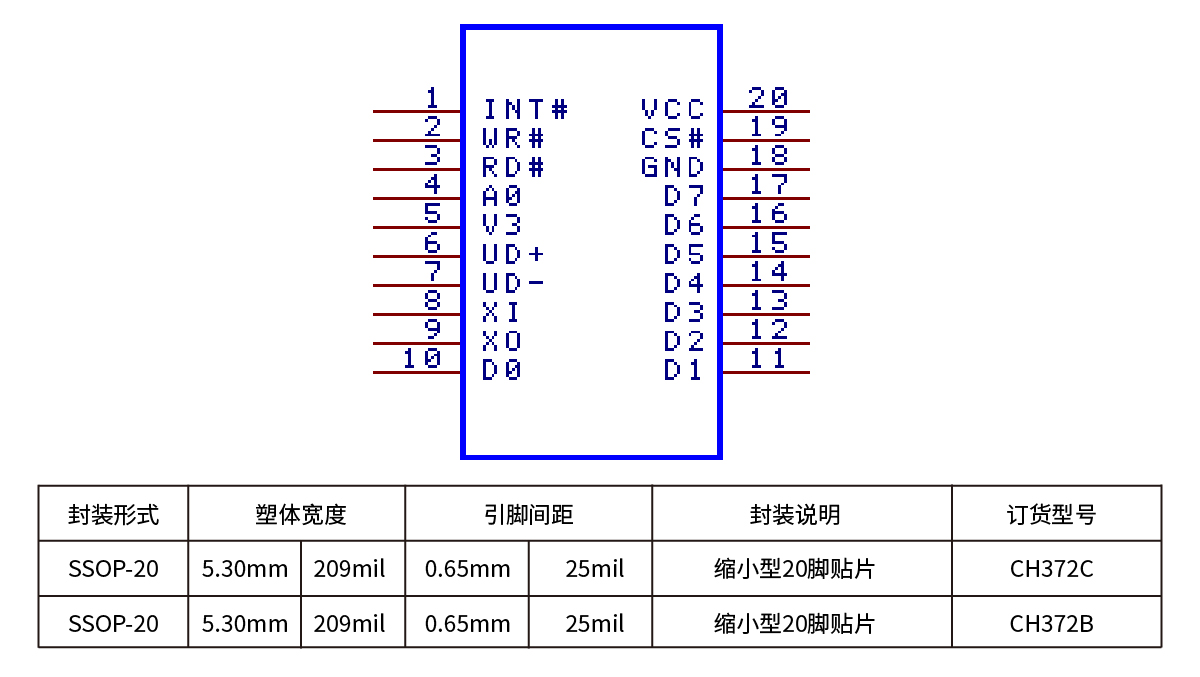

引脚
产品:DSPs
系列:ADSP-21478KSWZ-2A
商标名:SHARC
安装风格:SMD/SMT
封装/箱体:SMD/SMT
核心:SHARC
最大时钟频率:266MHz
程序存储器大小:384kB
工作电源电压:1.2V
最小工作温度:-40C
最大工作温度:+85C
封装:Tray
商标:AnalogDevices
数据总线宽度:32bit
数据ROM大小:4Mbit
开发套件:ADZS-21479-EZLITE
高度:1.4mm
说明书类型:Fixed/FloatingPoint
接口类型:DAI,DPI,I2C,SPI,UART
长度:14mm
湿度敏感性:Yes
输入/输出端数量:16I/O
计时器/计数器数量:2Timer
产品类型:DSP-DigitalSignalProcessors&Controllers
工厂包装数量:90
子类别:EmbeddedProcessors&Controllers
电源电压-最大:1.26V
电源电压-最小:1.14V
宽度:14mm
单位重量:1.319g
ADSP-21478KSWZ-2ASHARC
处理器是SIMDSHARC系列DSP采用AnalogDevices的超级哈佛建筑。处理器是源代码与ADSP-2126x、ADSP-2136x、ADSP-2137x、ADSP-2146x和ADSP-2116xDSP以及第一个SISD（单指令、单数据）模式下的一代ADSP-2106xSHARC处理器。这些处理器是32位/40位浮点处理器针对高性能音频应用进行了优化，具有大型片上SRAM、多个内部总线，以消除I/O瓶颈，以及一个创新的数字应用接口(DAI)。
ADSP-21478KSWZ-2A处理器。这核心时钟域包含以下特性。
•两个处理元件（PEx、PEy），每个都包含一个ALU、乘法器、移位器和数据寄存器文件
•两个数据地址生成器（DAG1、DAG2）
•带有指令缓存的程序定序器
•能够支持2×64位数据的PM和DM总线在每个核心处理器周期在内存和核心之间传输
•一个带引脚排列的周期性间隔定时器
•片上SRAM（高达5M位）
•一个用于仿真和边界扫描的JTAG测试访问端口。
JTAG通过用户断点提供软件调试，允许灵活的异常处理第1页上的ADSP-2147x框图还显示了外围时钟域（也称为I/O处理器），其中包含以下功能：ADSP-21478KSWZ-2A
•IOD0（外设DMA）和IOD1（外部端口DMA）用于32位数据传输的总线
•用于核心连接的外围和外部端口总线
•带有异步存储器接口的外部端口(AMI)和SDRAM控制器
•4个用于脉冲宽度调制(PWM)控制的单元
•1个内存到内存(MTM)单元，用于内部到内部记忆转移ADSP-21478KSWZ-2A
•数字应用接口，包括四个精度
时钟发生器(PCG)、输入数据端口(IDP/PDAP)
对于串行和并行互连，一个S/PDIF
接收器/发送器、四个异步采样率转换器、八个串行端口、一个移位寄存器和一个灵活的
信号路由单元（DAISRU）。
•数字外设接口，包括两个定时器，一个2-有线接口，1个UART，2个串行外设接口(SPI)、两个精密时钟发生器(PCG)、三个脉冲宽度调制(PWM)单元和灵活的信号路由单元(DPISRU)。如第5页的SHARC内核框图所示，处理器使用两个计算单元来提供显着的与以前的SHARC处理器相比，性能提高DSP算法的范围。凭借其SIMD计算硬件，处理器可以执行1.8GFLOPS，运行速度为300兆赫。ADSP-21478KSWZ-2A
家族核心架构
处理器在汇编级别与代码兼容
ADSP-2146x、ADSP-2137x、ADSP-2136x、ADSP-2126x、
ADSP-21160和ADSP-21161，以及第一代
ADSP-2106xSHARC处理器。ADSP-2147x与ADSP-2126x、ADSP-2136x、ADSP2137x、ADSP-2146x和ADSP-2116xSIMDSHARC处理器具有相同的架构特性
SIMD计算引擎ADSP-21478KSWZ-2A
处理器包含两个计算处理元件
作为单指令多数据（SIMD）运行
引擎。处理元素称为PEX和PEY
每个都包含一个ALU、乘法器、移位器和寄存器文件。
PEX始终处于活动状态，PEY可以通过设置
MODE1寄存器中的PEYEN模式位。SIMD模式允许
处理器在两个处理中执行相同的指令
元素，但每个处理元素在不同的
数据。这种架构在执行数学密集型方面很有效
DSP算法。ADSP-21478KSWZ-2A
SIMD模式也会影响数据在
内存和处理元件，因为两倍的数据
需要带宽来维持计算操作
处理元素。因此，进入SIMD模式也会使内存和处理之间的带宽加倍
元素。使用DAG在SIMD中传输数据时
模式下，每个内存或寄存器文件访问都会传输两个数据值。
外部SDRAM支持SIMD模式，但AMI不支持。
独立的并行计算单元
在每个处理元件内是一组计算单元。
计算单元由算术/逻辑单元组成
(ALU)、乘法器和移位器。这些单元在一个周期内执行所有操作。每个处理内的三个单元
元素并行排列，最大限度地提高计算量
吞吐量。单条多功能指令并行执行
ALU和乘法运算。在SIMD模式下，并行
ALU和乘法器运算发生在两个处理元件中。这些计算单元支持IEEE32位单精度浮点，
40位扩展精度浮点和32位定点数据格式。
定时器ADSP-21478KSWZ-2A
处理器包含一个核心定时器，可以产生周期性
软件中断。核心定时器可以配置为使用
FLAG3作为定时器到期信号。
数据寄存器文件
每个处理单元都包含一个通用数据寄存器文件。寄存器文件在计算之间传输数据
单元和数据总线，并存储中间结果。这些
10端口、32寄存器（16个主要，16个辅助）寄存器文件，
结合处理器的增强型哈佛架构，
允许计算单元之间不受约束的数据流和
内部存储器。PEX中的寄存器称为
R0–R15，在PEY中为S0–S15。
上下文切换ADSP-21478KSWZ-2A
许多处理器的寄存器都有辅助寄存器
可以在中断服务期间激活以实现快速上下文
转变。寄存器文件中的数据寄存器，DAG寄存器，
并且乘法结果寄存器都有辅助寄存器。
主寄存器在复位时处于活动状态，而辅助寄存器
寄存器由模式控制寄存器中的控制位激活。
通用寄存器ADSP-21478KSWZ-2A
通用寄存器可用于通用任务。这
USTAT(4)寄存器允许简单的位操作（设置、清除、
用于所有外围控制和状态的切换、测试、异或）
寄存器。ADSP-21478KSWZ-2A
数据总线交换寄存器(PX)允许数据通过
在64位PM数据总线和64位DM数据总线之间，或
在40位寄存器文件和PM/DM数据总线之间。这些
寄存器包含处理数据宽度差异的硬件。
指令和四个操作数的单周期取指
该处理器具有增强的哈佛架构
数据存储器(DM)总线传输数据，程序存储器(PM)总线传输指令和数据具有独立的程序和数据存储器
ADSP-21478KSWZ-2A
高性能32位/40位浮点处理器
针对高性能音频处理进行了优化
单指令多数据(SIMD)计算
建筑学ADSP-21478KSWZ-2A
片上存储器——高达5M位的片上RAM，4M位的
片上ROM
高达300MHz的工作频率
符合汽车应用要求。
