CH374是一个USB总线的通用接口芯片，支持USB-HOST主机方式和USB-DEVICE/SLAVE设备方式，内置3端口HUB根集线器，支持低速和全速的控制传输、批量传输、中断传输以及同步/等时传输。在本地端，CH374具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU等控制器的系统总线上。除此之外，CH374还提供了节约I/O引脚的SPI串行通讯方式，通过3线或者4线SPI串行接口以及中断输出与单片机/DSP/MCU/MPU等相连接。
备有大量现货库存，诚信为本，客户至上，为客户把产品的质量关！
联系电话：0755-85274662/13692154143
联系QQ：1157611585/1755232575
微信：87680558 /13692154143

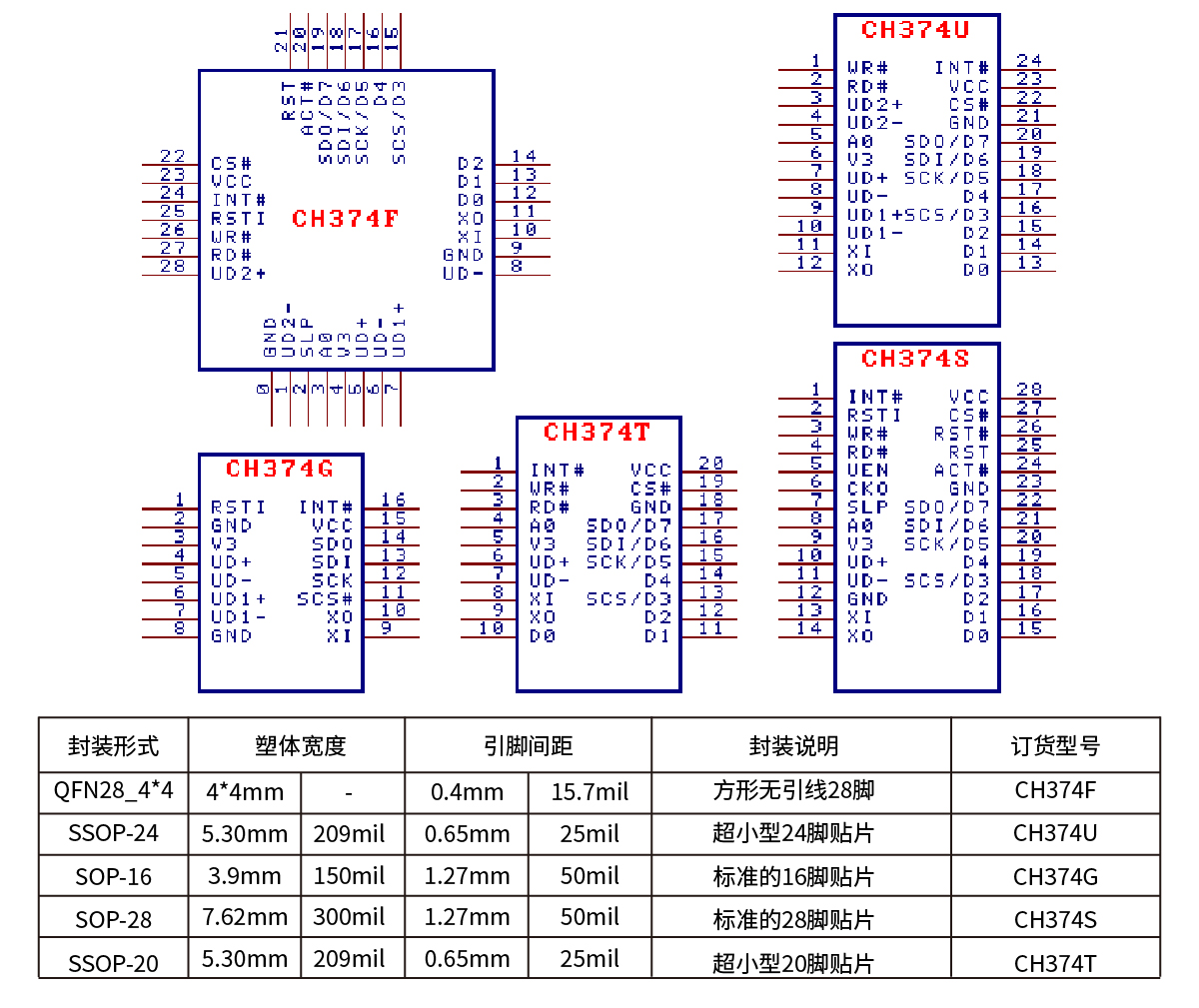

低速和全速USB-HOST主机接口，兼容USB V2.0，外围元器件只需要晶体和电容。 支持1.5Mbps低速和12Mbps 全速USB 通讯，兼容USB V2.0，外围元器件只需要晶体和电容。 支持USB-HOST主机接口和USB-DEVICE 设备接口，支持动态切换主机方式与设备方式。 CH374U芯片内置3端口USB根集线器ROOT-HUB，可以同时连接和管理3个USB设备。 支持常用的低速和全速USB设备的控制传输、批量传输、中断传输、同步/等时传输。 自动检测低速和全速USB设备的连接和断开，提供设备连接和断开的中断通知。 内置USB 信号线的阻抗匹配串联电阻、USB设备端的上拉电阻、USB主机端的下拉电阻。 可选两种单片机接口：6MB速度的8位被动并行接口和3.5MB/28MHz速度的SPI串行接口。 并行接口包含8位数据总线，1位地址，3线控制：片选输入、写选通以及可选的读选通。 并行接口只占用两个地址位：索引地址口和数据口，读写数据口后内部索引地址自动递增。 SPI 串行接口包含SPI片选、串行时钟、串行输入和输出，并且SPI输出与输入可以并联。 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。 提供辅助功能：可编程时钟输出，上电复位输出以及可选的看门狗复位。 提供支持FAT12/FAT16/FAT32文件系统的U 盘文件级子程序库，实现单片机读写U盘文件。 支持5V 电源电压和3.3V电源电压甚至3V电源电压。 提供SOP-28、SSOP-20、SSOP-24 和SOP-16无铅封装，兼容RoHS，可以提供DIP28转换板，引脚基本兼容CH375和CH372芯片。 封装
产品种类:数字信号处理器和控制器-DSP,DSC
产品:DSPs
系列:ADSP-21479KCPZ-1A
商标名:SHARC
安装风格:SMD/SMT
封装/箱体:LFCSP-88
核心:SHARC
最大时钟频率:200MHz
L1缓存指令存储器:-
L1缓存数据存储器:-
程序存储器大小:640kB
工作电源电压:1.2V
最小工作温度:-40C
最大工作温度:+85C
封装:Tray
商标:AnalogDevices
数据总线宽度:32bit
数据ROM大小:4Mbit
开发套件:ADZS-21479-EZLITE
由于公司型号众多，无法一一上传，如在网站找不到您要的产品，请联系业务员，本司可提供电子元器件配单服务。
备有大量现货库存，诚信为本，客户至上，为客户把产品的质量关！
联系电话：0755-85274662/13692154143
联系QQ：1157611585/1755232575
微信：87680558 /13692154143
说明书类型:Fixed/FloatingPoint接口类型:DAI,DPI,I2C,SPI,UART
湿度敏感性:Yes
输入/输出端数量:16I/O
计时器/计数器数量:2Timer
产品类型:DSP-DigitalSignalProcessors&Controllers
工厂包装数量:168
子类别:EmbeddedProcessors&Controllers
电源电压-最大:1.26V
电源电压-最小:1.14V
ADSP-2147xSHARC
处理器属于SIMDSHARC系列DSP，采用ADI公司的SuperHarvard架构。处理器与ADSP-2126x、
ADSP-2136x、ADSP-2137x、ADSP-2146x和ADSP-2116x
DSP以及SISD(单指令流-单数据流)模式的第一代ADSP2106xSHARC处理器源代码兼容。这些处理器为32/40位浮
点处理器，针对高性能音频应用进行了优化，具有大容量
片内SRAM，多条内部总线可消除I/O瓶颈，并且提供创新
的数字应用接口(DAI)。
内核时钟速度高达300MHz
5M片内RAM
FIR、IIR和FFT加速器
16位宽SDRSDRAM外部存储器接口
数字应用接口(DAI)可实现用户定制访问外设，包括1个S/PDIFTx/Rx和1个8通道异步采样速率转换器。
全面增强的DMA引擎，包括分散/聚集DMA、延迟线DMA
实时时钟(RTC)
8个串行端口(SPORT)，支持I2S、左对齐采样对和TDM模式
看门狗定时器
移位寄存器
2个SPI兼容端口，支持主机和从机模式
UART和双线接口
16个脉冲宽度调制(PWM)通道
3个全功能定时器
196引脚CSP_BGA和100ldLQFPEPAD封装
商用、工业和汽车应用温度范围
ADSP-21479KCPZ-1ASHARC
处理器是SIMDSHARC系列DSP采用AnalogDevices的超级哈佛建筑。处理器是源代码与ADSP-2126x、ADSP-2136x、ADSP-2137x、ADSP-2146x和ADSP-2116xDSP以及第一个SISD（单指令、单数据）模式下的一代ADSP-2106xSHARC处理器。这些处理器是32位/40位浮点处理器针对高性能音频应用进行了优化，具有大型片上SRAM、多个内部总线，以消除I/O瓶颈，以及一个创新的数字应用接口(DAI)。表1显示了ADSP-21479KCPZ-1A的性能基准处理器。表2显示了单个产品的特性供品。第1页上的图表显示了两个时钟域（核心和I/O处理器）构成ADSP-21479KCPZ-1A处理器。这核心时钟域包含以下特性。
•两个处理元件（PEx、PEy），每个都包含一个ALU、乘法器、移位器和数据寄存器文件
•两个数据地址生成器（DAG1、DAG2）
•带有指令缓存的程序定序器
•能够支持2×64位数据的PM和DM总线
在每个核心处理器周期在内存和核心之间传输
•一个带引脚排列的周期性间隔定时器
•片上SRAM（高达5M位）
•一个用于仿真和边界扫描的JTAG测试访问端口。
JTAG通过用户断点提供软件调试，允许灵活的异常处理
第1页上的ADSP-2147x框图还显示了
外围时钟域（也称为I/O处理器），
其中包含以下功能：ADSP-21479KCPZ-1A
•IOD0（外设DMA）和IOD1（外部端口DMA）
用于32位数据传输的总线
•用于核心连接的外围和外部端口总线
•带有异步存储器接口的外部端口
(AMI)和SDRAM控制器
•4个用于脉冲宽度调制(PWM)控制的单元
•1个内存到内存(MTM)单元，用于内部到内部
记忆转移ADSP-21479KCPZ-1A
•数字应用接口，包括四个精度
时钟发生器(PCG)、输入数据端口(IDP/PDAP)
对于串行和并行互连，一个S/PDIF
接收器/发送器、四个异步采样率转换器、八个串行端口、一个移位寄存器和一个灵活的
信号路由单元（DAISRU）。
•数字外设接口，包括两个定时器，一个2-
有线接口，1个UART，2个串行外设接口
(SPI)、两个精密时钟发生器(PCG)、三个脉冲
宽度调制(PWM)单元和灵活的信号路由单元(DPISRU)。处理器使用两个计算单元来提供显着的
与以前的SHARC处理器相比，性能提高
DSP算法的范围。凭借其SIMD计算硬件，处理器可以执行1.8GFLOPS，运行速度为
300兆赫。ADSP-21479KCPZ-1A
家族核心架构
处理器在汇编级别与代码兼容
ADSP-2146x、ADSP-2137x、ADSP-2136x、ADSP-2126x、
ADSP-21160和ADSP-21161，以及第一代
ADSP-2106xSHARC处理器。ADSP-2147x与ADSP-2126x、ADSP-2136x、ADSP2137x、ADSP-2146x和ADSP-2116xSIMDSHARC处理器具有相同的架构特性，如图2所示并在以下章节中详细介绍。
SIMD计算引擎
处理器包含两个计算处理元件
作为单指令多数据（SIMD）运行
引擎。处理元素称为PEX和PEY
每个都包含一个ALU、乘法器、移位器和寄存器文件。
PEX始终处于活动状态，PEY可以通过设置
MODE1寄存器中的PEYEN模式位。SIMD模式允许
处理器在两个处理中执行相同的指令
元素，但每个处理元素在不同的
数据。这种架构在执行数学密集型方面很有效
DSP算法。ADSP-21479KCPZ-1A
SIMD模式也会影响数据在
内存和处理元件，因为两倍的数据
需要带宽来维持计算操作
处理元素。因此，进入SIMD模式也会使内存和处理之间的带宽加倍
元素。使用DAG在SIMD中传输数据时
模式下，每个内存或寄存器文件访问都会传输两个数据值。
外部SDRAM支持SIMD模式，但AMI不支持。
独立的并行计算单元
在每个处理元件内是一组计算单元。
计算单元由算术/逻辑单元组成
(ALU)、乘法器和移位器。这些单元在一个周期内执行所有操作。每个处理内的三个单元
元素并行排列，最大限度地提高计算量
吞吐量。单条多功能指令并行执行
ALU和乘法运算。在SIMD模式下，并行
ALU和乘法器运算发生在两个处理元件中。这些计算单元支持IEEE32位单精度浮点，
40位扩展精度浮点和32位定点数据格式。
定时器ADSP-21479KCPZ-1A
处理器包含一个核心定时器，可以产生周期性
软件中断。核心定时器可以配置为使用
FLAG3作为定时器到期信号。
数据寄存器文件
每个处理单元都包含一个通用数据寄存器文件。寄存器文件在计算之间传输数据
单元和数据总线，并存储中间结果。这些
10端口、32寄存器（16个主要，16个辅助）寄存器文件，
结合处理器的增强型哈佛架构，
允许计算单元之间不受约束的数据流和
内部存储器。PEX中的寄存器称为
R0–R15，在PEY中为S0–S15。
上下文切换ADSP-21479KCPZ-1A
许多处理器的寄存器都有辅助寄存器
可以在中断服务期间激活以实现快速上下文
转变。寄存器文件中的数据寄存器，DAG寄存器，
并且乘法结果寄存器都有辅助寄存器。
主寄存器在复位时处于活动状态，而辅助寄存器
寄存器由模式控制寄存器中的控制位激活。
通用寄存器ADSP-21479KCPZ-1A
通用寄存器可用于通用任务。这
USTAT(4)寄存器允许简单的位操作（设置、清除、
用于所有外围控制和状态的切换、测试、异或）
寄存器。ADSP-21479KCPZ-1A
数据总线交换寄存器(PX)允许数据通过
在64位PM数据总线和64位DM数据总线之间，或
在40位寄存器文件和PM/DM数据总线之间。这些
寄存器包含处理数据宽度差异的硬件。
指令和四个操作数的单周期取指
该处理器具有增强的哈佛架构
数据存储器(DM)总线传输数据，程序存储器(PM)总线传输指令和数据，具有独立的程序和数据存储器
