静态工作点调整是在收音机没有外来输入信号的情况下，IRF640FP调整各级晶体管的偏置电阻使其工作点达到规定值。因此，静态调整时，应将双连电容器短路或将其动片全部旋入或旋出以确保电路处于无输入信号的状态。为了隔离外来的收音信号对直流调试的影响，采用从后往前逐级安装，并在安装的同时调试静态工作点。

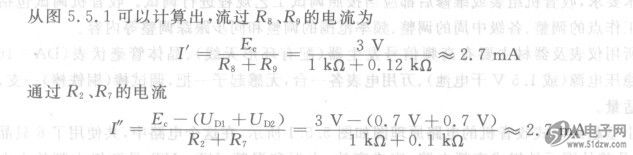

    首先安装电池卡子、可变电容器和电位器等需要机械固定的元件；然后，除了6只晶体管以外，将其他元器件全部装焊好。为了防止焊接短路或虚焊，并为后面的调机打下测量基础，先检查一下此时的总电流：断开电源开关K，装上电池，用电流表跨接在K的两端，应测得总电流约为2.5 mA。
     装焊上VT5和VT6，再按网样方法测量电流。因为JC5和JC6范围为2～4 mA，所以这时总电流约为6.2～8.2 mA。如果电流偏大，可以加大R。的阻值；如果电流偏小，可以减小R。的阻值。若改变后JC5和IC6不能发生变化，则应检查B。次级、B。初级和VT5、VT6是否损坏或者装焊错误。

    然后，装焊VT4，这时总电流应在原基础上加大1.2～2.5 mA。若电流偏小，则减小R6的阻值；若电流偏大，则加大R6的阻值。如果IC4一O，则应检查B4初级、R6和VT4。接下来装配VT3和VT2。
    本机在设计印制电路板时，VT2和VT3的集电极支路都留有断口，用于测量IC2和IC3。闭合并关K，把电流表串联在相应的断口处，调整R4，使IC3范围为o．6～1.3 mA，调整R3，使IC3范围为0. 4～0.6 mA。调好后，焊接连通断口。
    如果IC3不可调，则应该检查B2、B3、C5和VT3；如果IC2不可调，则应检查Bi、B：、R3、C4和VT2。最后，装焊VTi，用电压表测量Ri上的电压。如果电压不对，则可以调整R，的阻值或检查Bl、Lz、L．及VTi是否损坏或虚焊。
    各级电流调好之后，可在K的两端检查整机总电流，应在9～14 mA的范围内。这样就完成了整机直流工作状态的调试，可以进行交流调试：调整中频频率覆盖范围和灵敏度等参数。
    具体调整时，可用一个100 kfl的电位器和一个10 k\Q左右的电阻串联后代替上偏置电阻，然后凋节电位器，使相应三极管的集电极电流或发射极电压达到规定值。再拆下电位器和与之串联的电阻，用欧姆挡测出电位器和电阻的串联阻值，换上等值固定电阻。这样就完成了这一级静态工作点的调整。
    在调整各级静态工作点时，可能出现下列异常情况：
    ①若Ic为O，可能是晶体管损坏，集电极无电压，发射极没有接地（虚焊），上偏置电阻损坏，基极对地短路等原因造成的。
    ②IC偏小且调不上去，可能是三极管集电极和发射极装反，发射极电阻变大（组装时也可能是错装），基极旁路电容漏电以及三极管的口值太小等原因造成的。
    ③Ic太大，可能是下偏置电阻开路，发射极旁路电容击穿，三极管击穿或p值太大等原因造成的。
