电阻分压电路输出电压分析小结
发布时间:2012/12/27 19:56:58 访问次数:1628
【电阻分压电路输出电压分析小结】
上述分压电路的四种情况要掌握,在一些AD736JRZ电路分析中,为了便于理解电路的工作原理,常将电路中元器件的阻值向开路、短路这两个极限方向进行假设,以方便分析电路工作原理。记住分压电路的一个特殊情况:当两只电阻Rl和R2的阻值相等时,其输出电压等于输入电压的一半。

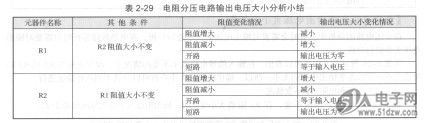

电阻分压电路输出电压大小分析小结见表2-29。
【实用电阻分压电路解说】

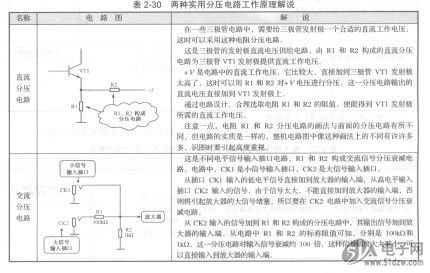

这里分别列举直流分压电路和交流分压电路两种实用电路,通过实用电路解析进一步掌握电阻分压电路工作原理。如表2-30所示是两种实用分压电路工作原理解说。
【电阻分压电路输出电压分析小结】
上述分压电路的四种情况要掌握,在一些AD736JRZ电路分析中,为了便于理解电路的工作原理,常将电路中元器件的阻值向开路、短路这两个极限方向进行假设,以方便分析电路工作原理。记住分压电路的一个特殊情况:当两只电阻Rl和R2的阻值相等时,其输出电压等于输入电压的一半。
电阻分压电路输出电压大小分析小结见表2-29。
【实用电阻分压电路解说】
这里分别列举直流分压电路和交流分压电路两种实用电路,通过实用电路解析进一步掌握电阻分压电路工作原理。如表2-30所示是两种实用分压电路工作原理解说。
