怎样用万用表对电阻器进行简单测试？
发布时间:2011/8/29 14:44:34 访问次数:6004
(一)测量电阻的方法很多，可用欧姆表、电阻电桥和数字欧姆表直接测量．也可根据欧姆定律R=V/I，通过测量流过电阻的电流I及电阻上的压降V来间接测量电阻值。 REF5040AID
当测量精度要求较高时，采用电阻电桥来测量电阻。电阻电桥有单臂电桥（惠斯登电桥）和双臂电桥（凯尔文电桥）两种。这里不作详细介绍。
当测量精度要求不高时，可直接用欧姆表测量电阻。现以MF-20型万用表为例，介绍测量电阻的方法。首先将万用表的功能选择波段开关置Ω挡，量程波段开关置合适挡。将两根测试笔短接，表头指针应在刻度线零点，若不在零点，则要调节“Ω”旋钮（零欧姆调整电位器）回零。调回零后即可把被测电阻串接于两根测试笔之间，此时表头指针偏转，待稳定后可从刻度线上直接读出所示数值，再乘上事先所选择的量程，即可得到被测电阻的阻值。当另换一量程时必须再次短接两测试笔，重新调零。每换一量程挡，都必须调零一次。
特别要指出的是，在测量电阻时，不能用双手同时捏住电阻或测试笔，因为那样的话，人体电阻将会与被测电阻并联在一起，表头上指示的数值就不单纯是被测电阻的阻值了。
(二)阻值不变的电阻器，称为固定电阻器，固定电阻器简称电阻。其种类有普通型（线绕、碳膜、金属膜、金属氧化膜、玻璃釉膜、有机实心、无机实心等）、精密型（线绕、有机实心、无机实心）、功率型、高压型、高阻型和高频型6粪。用万用表测试固定电阻器，即是对独立的电阻元件进行测试，方法如图1 7所示。
这种测试方法又叫开路测试法。测试前应先将万用表调零，即把万用表的红表笔与黑表
笔相碰，调整调零旋钮，使万用表指针准确地指零，如图l-7(a)所示。

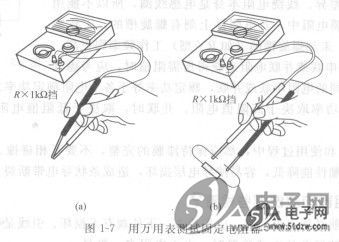

万用表的电阻量程分为几挡，其指针所指数值与量程数相乘即为被测电阻器的实测阻值。例如，把万用表的量程开关拨至R×lkΩ挡时，把红、黑表笔如图1-7 (a)所示进行短接，调整调零旋钮使指针指零，然后如图1-7 (b)所示将表笔并联在被测电阻器的两个引
脚上，此时若万用表指针指示在“15”上，则该电阻器的阻值为15×lkΩ=15kΩ。
在测试中，如果万用表指针停在无穷大处静止不动，则有可能是所选量程太小，此时应把万用表的量程开关拨到更大的量程上，并重新调零后再进行测试。
如果测试时万用表指针摆动幅度太小，则可继续转换量程，直到指针指示在表盘刻度的中间位置，即在全刻度起始的20%～80%弧度范围内时测试结果较为准确，此时读出阻值，测试即告结束。
如果在测试过程中发现在最高量程时万用表指针仍停留在无穷大处不摆动，这就表明被测电阻器内部开路，不可再用，反之，在万用表的最低量程时，指针指在零处，则说明被测电阻器内部短路，也是不能使用的。
(三)用数字万用表测试电阻器，所得阻值更为精确。测试方法如图1-8所示。
将数字万用表的红表笔插入“V．Ω”插孔，黑表笔插入“COM”插孔，之后将量程开关置于电阻挡（根据阻值确定），将数字万用表的电源开关拨至“ON（开）”的位置，再将红表笔与黑表笔分别与被测电阻器的两个引脚相接，显示屏上便能显示出被测电阻器的阻值。
如果测得的结果为阻值无穷大，数字万用表显示屏左端显示“1”或者“-1”，这时应选择稍大量程进行测试。
用数字万用表测试电阻器时无需调零。 REG5601U
(四)常用可调电阻器的实物图如图1- 9所示。
用万用表检测可变电阻器时，万用表置于欧姆挡适当量程，两根表棒接可变电阻器两根器定片引脚，如图1-10所示，这时测量的阻值应该等于该可变电阻器的标称阻值，否则说明该可变电阻器已经损坏。
然后将万用表置于欧姆挡适当量程，一根表棒接一个定片，另一根表棒接动片，在这个测量状态下，转动可变电阻器动片时，表针偏转，陧值从零增大到标称值，或从标称值减小到零。如果不符合以上结果则可变电阻器损坏。
检测可变电阻器要注意以下几个方面的问题。
①如果测量动片与任一定片之间的阻值已大于标称阻值，说明可变电阻器已出现了开路故障；如果测量动片与某定片之间的阻值为0，此时应看动片是否已转动至所测定片这一侧的端点，否则可认为可变电阻器已损坏（在路测量时要排除外电路的影响）。
②测量中，如果测量动片与某一定片之间的阻值小于标称阻值，并不能说明它已经损坏，而应看动片处于什么位置，这一点与普通电阻器不同。
③断开线路测量时，可用万用表欧姆挡适当量程，一支表棒接动片引脚，另一支表棒接某一个定片，再用平口旋具顺时针或逆时针缓慢旋转动片，此时表针应从0Ω连续变化到标称阻值。
④同样方法再测量另一个定片与动片之间的阻值变化情况，测量方法和测试结果应相同。这样，说明可变电阻器是好的，否则说明可变电阻器已损坏。
(一)测量电阻的方法很多，可用欧姆表、电阻电桥和数字欧姆表直接测量．也可根据欧姆定律R=V/I，通过测量流过电阻的电流I及电阻上的压降V来间接测量电阻值。 REF5040AID
当测量精度要求较高时，采用电阻电桥来测量电阻。电阻电桥有单臂电桥（惠斯登电桥）和双臂电桥（凯尔文电桥）两种。这里不作详细介绍。
当测量精度要求不高时，可直接用欧姆表测量电阻。现以MF-20型万用表为例，介绍测量电阻的方法。首先将万用表的功能选择波段开关置Ω挡，量程波段开关置合适挡。将两根测试笔短接，表头指针应在刻度线零点，若不在零点，则要调节“Ω”旋钮（零欧姆调整电位器）回零。调回零后即可把被测电阻串接于两根测试笔之间，此时表头指针偏转，待稳定后可从刻度线上直接读出所示数值，再乘上事先所选择的量程，即可得到被测电阻的阻值。当另换一量程时必须再次短接两测试笔，重新调零。每换一量程挡，都必须调零一次。
特别要指出的是，在测量电阻时，不能用双手同时捏住电阻或测试笔，因为那样的话，人体电阻将会与被测电阻并联在一起，表头上指示的数值就不单纯是被测电阻的阻值了。
(二)阻值不变的电阻器，称为固定电阻器，固定电阻器简称电阻。其种类有普通型（线绕、碳膜、金属膜、金属氧化膜、玻璃釉膜、有机实心、无机实心等）、精密型（线绕、有机实心、无机实心）、功率型、高压型、高阻型和高频型6粪。用万用表测试固定电阻器，即是对独立的电阻元件进行测试，方法如图1 7所示。
这种测试方法又叫开路测试法。测试前应先将万用表调零，即把万用表的红表笔与黑表
笔相碰，调整调零旋钮，使万用表指针准确地指零，如图l-7(a)所示。
万用表的电阻量程分为几挡，其指针所指数值与量程数相乘即为被测电阻器的实测阻值。例如，把万用表的量程开关拨至R×lkΩ挡时，把红、黑表笔如图1-7 (a)所示进行短接，调整调零旋钮使指针指零，然后如图1-7 (b)所示将表笔并联在被测电阻器的两个引
脚上，此时若万用表指针指示在“15”上，则该电阻器的阻值为15×lkΩ=15kΩ。
在测试中，如果万用表指针停在无穷大处静止不动，则有可能是所选量程太小，此时应把万用表的量程开关拨到更大的量程上，并重新调零后再进行测试。
如果测试时万用表指针摆动幅度太小，则可继续转换量程，直到指针指示在表盘刻度的中间位置，即在全刻度起始的20%～80%弧度范围内时测试结果较为准确，此时读出阻值，测试即告结束。
如果在测试过程中发现在最高量程时万用表指针仍停留在无穷大处不摆动，这就表明被测电阻器内部开路，不可再用，反之，在万用表的最低量程时，指针指在零处，则说明被测电阻器内部短路，也是不能使用的。
(三)用数字万用表测试电阻器，所得阻值更为精确。测试方法如图1-8所示。
将数字万用表的红表笔插入“V．Ω”插孔，黑表笔插入“COM”插孔，之后将量程开关置于电阻挡（根据阻值确定），将数字万用表的电源开关拨至“ON（开）”的位置，再将红表笔与黑表笔分别与被测电阻器的两个引脚相接，显示屏上便能显示出被测电阻器的阻值。
如果测得的结果为阻值无穷大，数字万用表显示屏左端显示“1”或者“-1”，这时应选择稍大量程进行测试。
用数字万用表测试电阻器时无需调零。 REG5601U

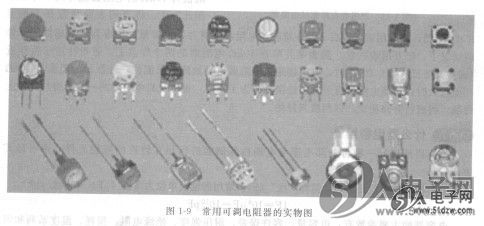

(四)常用可调电阻器的实物图如图1- 9所示。
用万用表检测可变电阻器时，万用表置于欧姆挡适当量程，两根表棒接可变电阻器两根器定片引脚，如图1-10所示，这时测量的阻值应该等于该可变电阻器的标称阻值，否则说明该可变电阻器已经损坏。
然后将万用表置于欧姆挡适当量程，一根表棒接一个定片，另一根表棒接动片，在这个测量状态下，转动可变电阻器动片时，表针偏转，陧值从零增大到标称值，或从标称值减小到零。如果不符合以上结果则可变电阻器损坏。
检测可变电阻器要注意以下几个方面的问题。
①如果测量动片与任一定片之间的阻值已大于标称阻值，说明可变电阻器已出现了开路故障；如果测量动片与某定片之间的阻值为0，此时应看动片是否已转动至所测定片这一侧的端点，否则可认为可变电阻器已损坏（在路测量时要排除外电路的影响）。
②测量中，如果测量动片与某一定片之间的阻值小于标称阻值，并不能说明它已经损坏，而应看动片处于什么位置，这一点与普通电阻器不同。
③断开线路测量时，可用万用表欧姆挡适当量程，一支表棒接动片引脚，另一支表棒接某一个定片，再用平口旋具顺时针或逆时针缓慢旋转动片，此时表针应从0Ω连续变化到标称阻值。
④同样方法再测量另一个定片与动片之间的阻值变化情况，测量方法和测试结果应相同。这样，说明可变电阻器是好的，否则说明可变电阻器已损坏。
