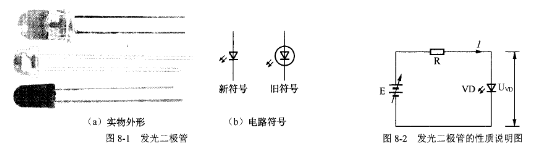

发光二极管是一种电-光转换器件,能将电信号转换成光e图8-1(a)是一些常见的发光二极管的实物外形,MAX16046ETN 图8ˉ1(b)为发光二极管的电路符号:

   性质发光二极管在电路中需要正接才能工作。下面以图⒏2所示的电路来说明发光二极管的性质。 MAX16046ETN在图89中,可调电源E通过电阻R将电压加到发光二极管ⅤD两端,电源正VD的正极,负极对应VD的负极。将电源E的电压由0开始慢慢调高,发光二极管压UvD也随之升高,在电压较低时发光二极管并不导通,只有UⅤD达到一定值时,V通,此时的UvD电压称为发光二极管的导通电压。发光二极管导通后有电流流过,就光,流过的电流越大,发出光线越强。

   不同颜色的发光二极管,其导通电压有所不同,红外线发光二极管最低,略高于1V,红光二极管1.5~2V,黄光二极管约2V,绿光二极管2.5~2.9V,高亮度蓝光、白光二极管导通电压一般达到3V以上。发光二极管正常工作时的电流较小,'J、功率的发光二极管工作电流一般在5~30mA,若流过发光二极管的电流过大,容易被烧坏。发光二极管的反向耐压也较低,一般在10V以下。
