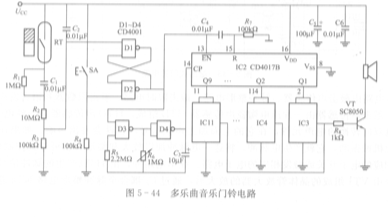

本例音乐门铃由多只音乐片电路组成，当来客按动门铃按钮后，可以听到不断变换的多种音乐演奏声，ADSP-BF536BBCZ-3A这种多变的音乐门铃，一方面可以缓解来客等待的焦急；同时使主人有足够的时间来间断正在进行的工作为客人开门。电路组成如图5 - 44所示。

   本电路由门铃触发电路、多乐曲自动转换电路和多只音乐片组成。

   门铃触发电路由四一二输入端或非门CD4001组成，用其中的两个门Dl、D2组成双稳态触发器。在电路接通电源后，由C。、R。产生的复位脉冲使双稳态触发器复位，Dl输出低电平，D2输出高电平。这一高电平被加至键控振荡器的控制端，振荡器不起振。当有人按下门铃按钮SA后，双稳态触发器翻转，D2输出低电平。这一低电平加至振荡器的控制端使其开始振荡。

   乐曲自动转换电路由转换脉冲振荡器和转换脉冲分配器组成。CD4001中的两个门D3、D4与R。、C。组成一个键控式低频多谐振荡器，作为乐曲转换脉冲振荡器，该振荡器受启动触发器的控制而启动或停止。当双稳态触发器输出低电平加至D3的控制端时，振荡器起振输出脉冲。当双稳态触发器翻转输出高电平后，振荡器停振。

   作为乐曲转换电路的脉冲分配器是由十进制计数器CD4017组成的，它的脉冲输入端CP接受由脉冲振荡器输出的脉冲，十个输出端依次输出高电平。C4、R，组成脉冲分配器的复位电路，当双稳态触发器输出高电平时，首先使IC2复位，使电路进入工作状。

   脉冲分配器的作用是将乐曲转换脉冲振荡嚣输入的脉冲按顺序输出，作为各音乐片的触发脉冲。由于脉冲分配器有十个脉冲输出端，除了Qo外，其余九个输出端最多可连接九个音乐片。

   门铃所用的音乐片最多可用九只，可根据实际需要选择乐曲名称和数量，但第一只最好选用内储“欢迎光临”的语言片，最后一只应当选用内储“主人不在家，再见”的语言片，以备主人不在家时启用。

   电路中的RT为安装在门侧的磁控干簧式开关，用来使电路复位，停止音乐发声。平时，干簧开关闭合，当主人开门时将干簧开关断开一次，双稳态触发器翻转使电路停止工作。
