本电路利用强度不一的音乐信号，去分别控制“音”“乐”、“酒”、“吧”四个不同字样的霓虹灯显示。随着美妙音乐的旋律，“音乐酒吧”OP282G在夜空中不断闪烁，带给人们无限的问往。

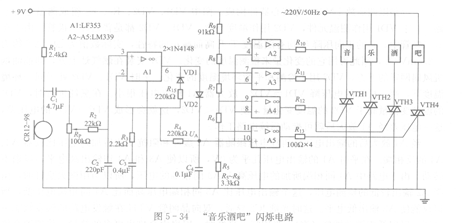

   电路组成如图5 - 34所示，由音乐信号接收与放大电路、音乐信号强度比较电路、双向晶闸管触发电路以及字形显示器等组成。

   驻极体话筒MIC组成音乐信号接收电路，它将音乐信号转换成微弱电信号。经过电容C．耦合、电位器R，的调节传送至音频放大器Al的同相输入正端。Al和它的外围器件R。～R、C。～C4、VD1、VD2构成一个放大倍数为10倍的音频放大器。

   A2～A5组成四个不同门限电平的电压比较器，用来比较接收到的音乐信号的强度。分压电阻R。～R。将四个电压比较器的门限电压分别设置为1. 2V、0.9V、0.6V和0.3V。门限电压即电压比较器的参考电压，它们被分别加在A2～A5的同相输入端。而被放大了的音频信号则加在A2～A5的反相输入端。这样，音乐信号电平和门限电平通过比较，四个电压比较器根据输入信号强度的不同，分别输出低电平，通过VTH1～VTH4将“音”“乐”

“酒”“吧”四字随机熄灭，然后又自动点亮，形成闪烁状态。

   当没有音乐信号或音频放大信号低于第一门限电压0. 3V时，所有四只比较器的输出均为高电平。经Rio～R13四路输出分别加至双向晶闸管VTH1～VTH4的控制端，致使VTH导通，电源开启，“音乐酒吧”四个字样的霓虹灯均显示发光。

   当音频放大信号电平0. 3V<UA<0. 6V时，第一门限比较器A5的输出为低电平，VTH4截止，“吧”字不显示：其他三只比较器的输出均为高电平，VTH1～VTH3导通，“音、乐、酒”三字样显示。

   当音频放大信号电平在0. 6V<UA<O. 9V时，A4、A5两只比较器输出低电平，另外两只比较器输出为高电平。结果，“音、乐”两字样显示，而“酒、吧”两字样不显示。

   当0. 9V<UA<1. 2V时，A3～A5输出低电平，只有A2输出为高电平。所以，“乐、酒、吧”三字不显示，仅“音”字显示发光。

   当UA>1. 2V时，所有四个字样均暂停显示，此时音乐处于最强音。当音乐逐渐变缓时，音频放大信号电平由高变低，比较器依次重新输出离电平信号，熄火的霓虹灯又重新点亮。

   由此看到，随着音乐信号的循环起伏，“音、乐、酒、吧”四个字样的霓虹灯定会不断闪烁。平和、轻柔的音乐使字样“轻歌曼舞”，奔放、欢快的音乐使字样“欢腾跳跃”，给人一种美的享受。

   四个比较器由一只四运算放大器I。M339或LM324构成。音频放大器选用I。F353。双向晶闸管元件VTH的功率值根据霓虹灯的功率而定。通过调整R值来控制音乐信号对霓虹灯熄灭、点亮的灵敏度。霓虹灯的显示字样可以根据用户的具体需要来确定。
