如果夜间给鸡舍补光，增加PMB3365S号对鸡的光照时间，可以提高鸡的产蛋率，本例为自动补光灯控制电路，应用于养鸡场的鸡舍补光，如图5 -15所示。

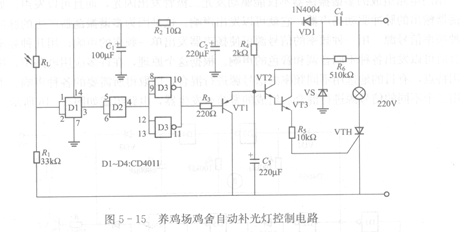

   图5 - 15养鸡场鸡舍自动补光灯控制电路

   电路由一只光敏电阻RL和一只四一二输入端与非门CD4011组成光控电路，由三只晶体管组成双向晶闸管的触发电路，用一只单向晶闸管作为电灯控制开关。

   CD4011中的四个门组成逻辑控制电路，其中D3、D4并联使用，具有一定的驱动能力。光敏电阻RL与R．分压后作为门Dl的输入电压，白天由于光照较强，光敏电阻Ri。阻值很小，通过与R，分压使Dl输入高电平，经D2、D3、D4反相后变为低电平。这一低电平通过R。使VT1导通，其后的VT2、VT3截止，晶闸管无触发电流而截止，电灯灭。

   夜间由于无光照，光敏电阻R。阻值变大，通过与R，的分压使门Dl输入端为低电平，经D2、D3、D4反相后变为高电平。这一高电平通过R2使VT1截止，集电极输出高电平，其后的复合管VT2、VT3导通，流过导通管VT3的电流通过Rs将晶闸管触发，使其导通 将电灯电源接通，电灯亮。
