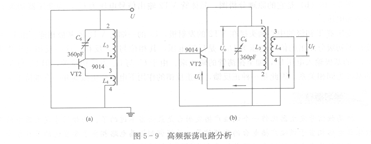

图5-9 (a)是从图5-8中分离出来的高频振荡部分，它是一个共基极变压器耦合式振荡器。PIC93LC66-I/SN图中与振荡无关的电阻和电容元件被交流短路（图中未画出），以便于对电路的分析。

   图5-9(b)是5-9(a)的等效电路，是为了看得更清楚，将其改变了画法。在图5-9 (b)中，注意线圈L。与L4的同名端是在同一方向上，同时注意线圈L。与晶体管的连接，即L。的1端与VT2的集电极连接，2端与VT2的基极相连。L4的3端与VT2的发

射极相连，4端与基极相连。

   VT2的输出信号电压U。在L3的两端测得，这一输出电压通过L。与L4的耦合，被传到L4，形成的信号电压称为Uf，即反馈电压。这一反馈电压由同名端3输出，加到VT2的发射极。由于VT2的发射极与它的基极相位为同相，所以是正反馈，符合振荡条件，电路能够实现振荡。

   电路中，L。与L4绕制在同一磁性天线（磁棒）上，既作为信号耦合电路，又作为发射天线，特振荡信号向外发送。

   图5 -10是从图5-8中分离出来的低频调制振荡电路的原理图。其中图5- 10 (a)是去掉了与振荡无关的偏置电阻和旁路电容的交流等效电路图，图5 - 10  (b)是图5- 10 (a)的进一步简化，并改变了画法的工作原理图。
