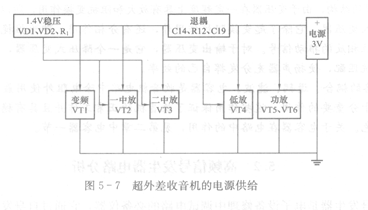

电源供给系统。本收音PIC16C57-RC/P机为便携式收音机，为了减小体积和减轻重量，采用了1. 5V的低电压设计，超外差收音机的电源供给图如图5-7所示。这种供电电源又分为三部分：第一部分是变频和中频放大部分，为了降低热噪声，采用了低电压小电流的供电方式，将3V电源通过电阻R12、Ri的降压，C14的滤波，又通过VD1、VD2的稳压，变为1.4V的稳定电压（每只二极管的压降为0. 7V，两只串联后为1.4V，用这种结构来代替一只1. 4V的稳压管），供给变频管VT1、中频放大管VT2、VT3的基极，作为它们的基极偏置；第二部分是只经过R12与C14的滤波，供给VT1～VT3昀集电极和VT4的基极，作为它们的工作电源；第三部分是由3V电源通过C19滤波后，直接供给低放管VT4的集电极和推挽功放管VT5、VT6的基极和发射极，作为功放电路的工作电源。由于功放级需要输出大的功率，因此，需要较高的工作电压。
