每个参考信号占用1个RE，时域每隔4个符号出现一次，频域间隔为6个子载波，因此， WE05M02B1并非符号中都存在RS的RE。如果OFDM符号内存在RS，则此OFDM符号内，TD-LTE无线性能分析与优化

PDSCH EPRE与RS EPRE的比值为pB;如果OFDM符号上不存在参考信号，则符号内PDSCH EPRE与RS EPRE的比值为pA。pA和pB都是UE专用的，其取值都由高层予以设定，如图4-6所示。

   在不同天线的端口下，RS的出现位置有所不同，不同天线数目下参考信号的时频域位置信息如图4-7所示。其特点为：

   ●  1个天线或者2个天线时，参考信号为RSO和RS1，每3个子载波上占有2个符号。

   ●  3个天线或者4个天线时，参考信号RS2和RS3在每3个子载波上占有1个符号。

   ●  参考信号频域间隔为6个子载波。

   ●  参考信号位置固定，且控制和数据信道不能占用。

   因此，相应符号上PDSCH EPRE与RS EPRE的比率需要分别进行考虑，详见表4-11。

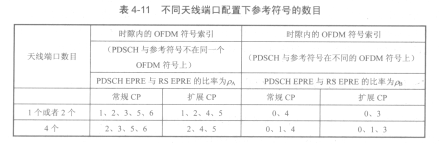

   表4-11  不同天线端口配置下参考符号的数目
