1)图2 - 81中具有磁耦合的两个线圈工和Ⅱ，当电流i，和i：分别从它们的同名端流人（或流出）时，根据右手螺旋定则可知，产生的磁通岛和q)2的方向相同， AD8009AR磁通互相加强如图2 - 81  (a)所示；如果电流分别从异名端流人（或流出）时，产生的磁通方向相反，磁通互相削弱如图2 - 81  (b)所示。

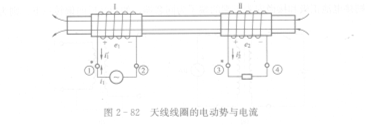

   2)图2 - 82中线圈I和Ⅱ之间具有磁耦合，当电流i，从线圈工的①端流人，引起通过线圈的磁通变化，在线圈工和Ⅱ中将分别产生感应电动势P，、g。和感应电流Z次定律可知，感应电流产生的磁通总是力图削弱原来电流产生的磁通。因此，原来电流从①

端流入，则惑应电流7：将从①端流出，22将从③端流出。因为感应电动势对感应电流来说相当于电源，所以感应电动势ei的极性是①端为正，②端为负，e2的极性是③端为正，④端为负。

   变压器是由两个或两个以上的绕组绕在铁磁材料上构成的，各绕组之间具有磁耦合。当一次绕组接上电源后可以用来向二次绕组传输交流电能，并具有变换电压、电流和阻抗的作用。同样，变压器的各绕组也有同名端。由于画在电路图中的变压器，不能画出绕组的具体绕法，所以必须如图2 - 83 (a)所示用符号来标志同名端。
