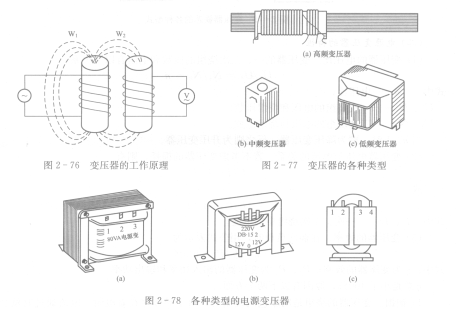

图2 - 77所示是一些小型电源变压器的外形图。这些变压器是由铁芯、绕组、线圈骨架、绝缘物等组成。

    铁芯。变压器的铁芯是变压器的骨架，AD7945BRS它的作用是形成磁力线并将它传递到二次绕组。常见的铁芯按照其外形有“E”形、“口”形、“C”形等。如图2- 78所示。

   “口”形铁芯用在大功率的变压器中。“C”形铁芯采用新型材料，具有体积小、重量轻、质量高的优点，但制作要求高。“E”形铁芯是使用较多的铁芯，自制变压器一般也采用这种铁芯，用这种铁芯制成的变压器，铁芯对绕组能形成保外壳，另外铁芯散热表面也较大。组装E形铁芯时，要将硅钢片（俗称矽钢片）的歼口处交替地分置在两边，这样能减少接口处的磁阻。
