变压器是一种能把某一数值的交流电压变换成同频率的另一数值的交流电压的器件。

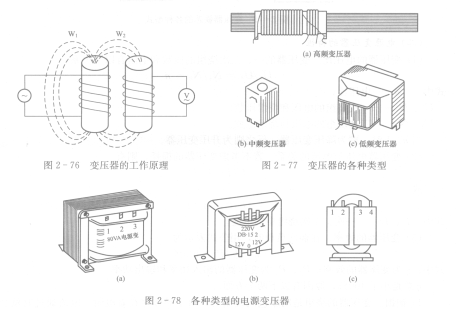

   变压器的原理如图2 -76所示。AD7895AR-3将两个绕组Wl、W2靠得很近但并不接通，若对其中一个绕组通以交流电源，则会在另一个绕组感应出交流电压。它们之间是靠“磁”来沟通的，这一沟通现象常用术语“耦合”来说明。

   当绕组Wl接通交流电流时，它的周围就产生一个交变的磁场，处在这交变磁场中的绕组W2由电磁感应规律将会产生感应电动势，如将电压表跨接在W2的两端，表针会发生偏转。改变Wl与W2的绕组匝数比，就会在W2两端得到不同的电压，这就是变压器的基本工作原理。当然实际变压器的结构并不像图2 - 76所示的那样简单，一般是将两个或两个以上的绕组按一定的方式绕在一个骨架上或绕在一介铁芯或磁芯上。

   根据工作频率的不同一般可将变压器分为高频变压器、中频变压器、低频变压器、脉冲变压器等。图2 - 77 (a)所示为收音机中的磁性天线，它是一种高频变压器。图2- 77  (b)所示为中频变压器，用在收音机的中频放大级，俗称“中周”。图2 - 77 (c)所示为一种低频变压器，它的种类较多，有电源变压器、输出变压器、输入变压器、线间变压器等。电视机中的行输出变压器是一种脉冲变压器。
