从外形结构上看，它有螺栓型、平板型AD7854LARS以及其他外形结构。双向晶闸管的额定电流在200A以上的大部分采用平板型；中等电流大小的则采用螺栓型；而额定电流在几安或几百毫安的，则通常采用塑封外形结构。

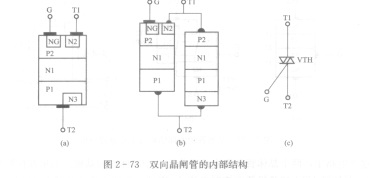

   从内部结构来看，双向晶闸管是一种N--P-N-P-N型五层结构的半导体器件，如图2 - 73 (a)所示。

   为了便于分析，我们不妨把图2 - 73 (a)看成是由左右两部分组合而成的双向晶闸管，如图2 - 73 (b)所示。这样，原来的双向晶闸管被分解成两个P-N-P-N型结构的单向晶闸管。

   如果把左边从下往上看的Pl-Nl-P2-N2部分叫做正向的话，那么右边从下往上看的N3-Pl-Nl-P2部分就成为反向，它们之间正好是一正一反地并联在一起。我们把这种连接叫做反向并联。一个双向晶闸管在电路中的作用和两只单向晶闸管反向并联起来是等

效的，这也正是双向晶闸管为什么会有双向控制导通特性的根本原因。双向晶闸管的电路符号如图2 - 73 (c)所示。

   对于两只反向并联的单向晶闸管来说，因为它们各自都有自己的控制极，所以必须通过两个控制极的协调工作，才能达到控制电路昀目的。而双向晶闸管只有一个控制极，通过这唯一的控制极就能控制双向晶闸管的正常工作。显然，它的触发电路比两只反向并联的单向晶闸管的触发电路要简单得多。

   双向晶闸管不仅给设计和制造带来很多方便，而且也使电路的可靠性得到提高、设备体积缩小、质量减轻，这是双向晶闸管突出的优点。
