开关二极管的应用。开关二极管由于其具有特殊的工作特性，因而被广泛应用于自动控制设备、电子测量仪器和一些家用电器的开关电路中。ADF4106SP1BRU下面选择几个主要应用作一简要介绍。

   削波器。脉冲电路中常用开关二极管接成削波器，根据需要将输入信号波形的一部分削掉，使输出信号幅度限制在一定范围内。根据二极管在电路中接法的不同，可分成串联削波器和并联削波器。

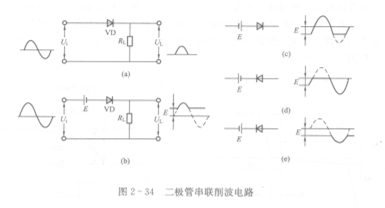

   串联削波器：如图2 - 34 (a)历示，二极管VD与负载RL串联。与半波整流相同，只有正半周输入时，二极管才导通，负半周被削掉；若将二极管反接，则输出为负半周，正半周被削掉。

   当要求输出一定波形时，可给二极管按要求先加上一定电压E，如图2 - 34 (b)所示。显然，只有输入电压Ui>E，二极管才导通，有输出，而U低于E的部分都被削掉。图2- 34(c)～(e)为所加电压E和二极管VD以不同方式连接的限幅削波情况。

   并联削波器：如图2 - 35  (a)所示，二极管VD与负载RL并联，图中R为削波电阻，电路要求RL》R》RF (RF为二极管正向电阻)。

   当输入Ui正半周时，二极管VD截止，Ui被R与RL分压，由于RL》R，故输出电压UL=[RL/(RL+R)]U．≈U．。

   当U负半周时，VD导通，Ui被R与RF分压，由于R》RF，UL=[RF／(R+RF)]Ui≈0，即负半周被削掉；若图中二极管VD反接，则正半周被削掉，负半周有输出。
