钽电解电容器的结构与种类。钽电解电容器按阳极结构的不同分为箔式与钽粉烧结式两种。LM393DR箔式钽电解电容器的内部结构与铝电解电容器相仿，在实际电路中应用较少，在此不作为重点来介绍。而钽粉烧结式的钽电解电容器是应用最多的品种，这里作为重点来介绍。

   钽粉烧结式钽电解电容器的阳极是用颗粒非常细的钽金属粉末，通过模具加压制成柱形、片状等各种形状的基体，然后置于高温（1600℃以上），高真空(小于5×10-4 mmHg)下烧结而成。对烧结基体进行阳极氧化，生成Ta205介质氧化膜，构成钽阳极基体。

   钽粉烧结式的钽电解电客器采用的工作电解质有固体和非固体两种。因所用电解质种类不同，它们的制造工艺也各不相同。

   采用固体电解质的钽电解电容器，它是将钽阳极浸渍上硝酸锰，通过高温(250℃)热分解生成M102（固体电解质），再浸入石墨液并烘干成阴极石墨层，接着喷铅锡合金或涂银浆层，此处固体电解质Mn02为电容器的负极；Taz Os为电容器的介质，它形成在钽粉粒四周；钽粉为阳极，它通过一根钽丝引出。最后装入外壳，焊上绝缘子，成为全密封形CA型钽电解电容器，如图2-12 (b)所示。还有些装入外壳后用树脂封口成为CA42型钽电解电容器。采用非固体电解质的钽电解电容器的制造工艺较简单，它把阳极氧化后的基体，装入含硫酸水溶液或凝胶体硫酸硅溶胶的银外壳中，然后对氟橡皮头进行卷边密封而成。如图2 - 13所示的CA30管形液体钽电解电容器和图2-14所示的CA1型杯形液体钽电解电容器都是用的液体状电解质。它们又都是半密封结构，最大的缺点是电解质易渗漏。

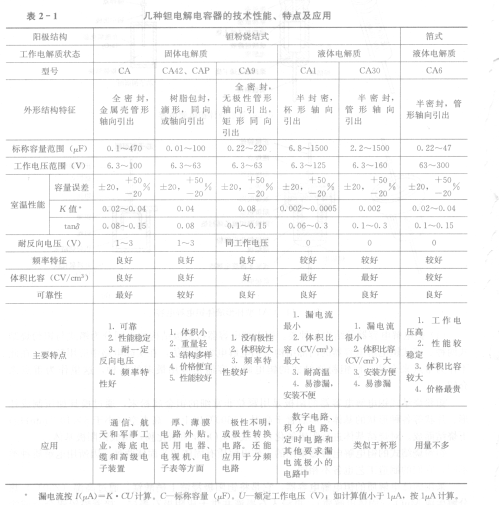

   现将CA42、CAP、CA30等几种CA型钽电解电容器的技术性能、特点及应用见表2-1，供读者参考。
