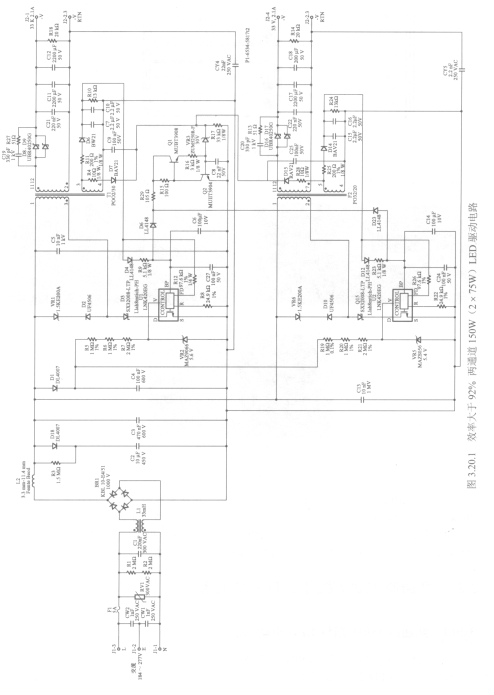

一个效率大于92%、R300EX两通道150W(2x75W)、隔离式、带功率因数校正的、低THD(<22%)、低谐波电流含量LED驱动电路[44]如图3.20.1历示，它可以在输入电压范围为交流184～277V内为LED灯串提供30～36V、4.2A（每个通道2.1A）输出驱动。

   Ul和U2使用LinkSwitch-PH系列的LNK420EG控制器，LinkSwitch-PH可用于单级连续导通模式反激式拓扑结构，提供初级侧调节的恒流隔离输出，同时使交流输入保持高功率因数和谐波含量，非常适合外围元件极少的LED驱动器应用。该电路无需使用光耦器即可对LED负载中的输出电流提供控制。LinkSwitch-PH在一个芯片中集成了725V功率MOSFET和控制器。该控制器包括一个振荡器、PWM（脉宽调制）、6V稳压器、旁路(BP)引脚设定

功能、过热保护、频率抖动、逐周期限流、前沿消隐以及一个用于输出恒流控制和功率因数校正的充电控制器。LinkSwitch-PH还可提供一系列复杂的保护功能，包括控制环路开环／短路和输出短路条件下自动重启动。精确的迟滞热关断可确保PCB平均温度在所有条件下均处于安全范围内。

   熔断器Fl保护输入，BR1对交流线电压进行整流。电感Ll、L2和Cl构成EMI滤波器，再加上CY1、CY2、CY4和CY5（Yl安全）电容，可使设计符合EN55015B传导EMI隈值。电容C3为初级侧开关电流提供低阻抗通道，为使功率因数保持在0.9以上，需要确保较低的电容值。高压旁路电容C13和C5可缩小每个转换器的输入的环路面积，从而减少EMI的产生。
