一个采用LinkSwitch-II系列的LNK605DG (Ul)器件设计的隔离式350mA、4.2W LED驱动电路吲如图1.2.15所示。LNK605DG (Ul)内含功率开关器件、一个振荡器、一个CC/CV控制弓擎以及启动和保护功能，恒压特性可以在任何LED发生开路故障时提供输出过压保护(OVP)。

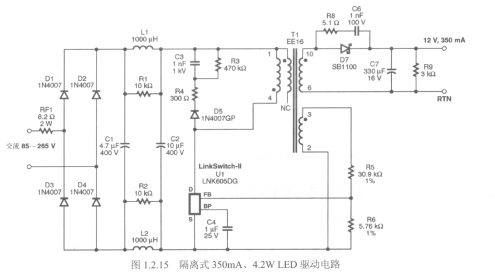

   图1.2.15  隔离式350mA、4.2W LED驱动电路

   二极管Dl、D2、D3和D4对交流输入进行整流，大容量电容Cl和C2则对其进行滤波。ADS8361IRHBT电感Ll和L2以及电容Cl和C2组成一个兀形滤波器，对差模传导EMI噪声进行衰减。这些设计与Power Integrations的变压器E_sheildTM技术相结合，使该电路能够满足lOdB的裕量要求，能够满足EN55015 B级传导EMI要求，而且无需使用Y电容。电阻Rl和R2可以阻尼振荡并提高抗EMI性能。可熔防火电阻RF1用于限制浪涌电流。

   器件Ul通过BP（旁路）引脚完全实现自供电，并对电容C4进行去耦。

   Tl初级绕组的一侧接收经整流和滤波的输入。Ul中的MOSFET驱动初级绕组的另一侧。D5、R3、R4和C3组成RCD-R钳位电路，用于限制漏感引起的漏极电压尖峰。

   在从空载到满载的多个模式下，Ul内的控制器首先在恒压阶段工作，此时它通过开／关控制来调节输出电压，并根据需要通过跳过开关周期来维持输出电压水平，通过调节使能周期与禁止周期的比例来维持稳压。这也可以使转换器的效率在整个负载范围内得到优化。在轻载条件下，还会降低电流限流点以减小变压器磁通密度，进而降低音频噪声和开关损耗。．随着负载电流的增大，电流限流点也将升高，因而跳过的周期也越来越少。一旦Ul检测到最大功率点（即控制器停止跳过周期），控制器将自动进入恒流模式。一旦需要进一步提高负载电流，输出电压便会随之下降。当检测到FB引脚上的输出电压下降时，开关频率将线性下降，从而确保恒流输出。
