信号接收调谐部分。信号接收TA8189N与调谐部分由天线线圈Li，双连可变电容器Cl。以及与它并联的微调电容C。，信号输入线圈L2组成。天线线圈（电感线圈）L．和双连可变电容中的C．。以及和它并联的C2组成并联谐振的调谐电路。其中，Cl。是可由人工随时调节（即选台）容量的可变电容。

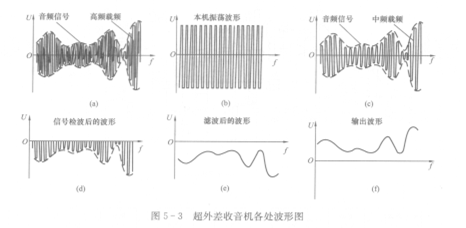

   当调节Cla到某一容量时，它和Li兢组成一个与某一电台发射频相同的谐振电路，这时，该调谐电路就会与该电台的频率谐振，谐振时的调谐电路有最大的增益，也就是说，这时对该电台发射的信号有最大的放大量，而对其他非谐振频率的电台信号则几乎不予放大。这样，在线圈L2中就得到一个如图5-3 (a)所示的接收信号。将这一接收到的电台信号加到晶体管VT1的基极，与本机振荡电路（由VT1发射极送来的等幅振荡信号）进行混频。
