超外差收音机的基本电路组成
发布时间:2015/1/2 18:23:28 访问次数:920

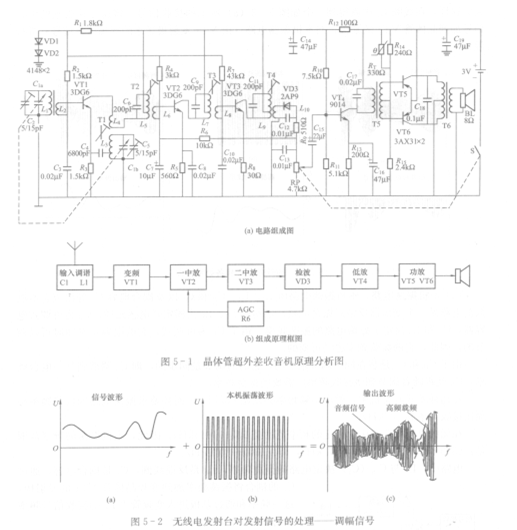

超外差收音机的基本组成如图5 -1所示。由图5-1 (b)可知，该电路主要由：TA7900S接收调谐部分、变频部分、一级中频放大、二级中频放大、检波、自动增益控制、低频前置放大、功率放大以及工作电源等组成。
图5-2是广播电台在发送节目信号时，对信号的处理过程：将需要发送的信号(a)加到一个固定频率的载频(b)后，得到一个被节目信号调幅后的广播节目信号(c)，最后由电台天线向外发送出去。
超外差收音机的基本组成如图5 -1所示。由图5-1 (b)可知，该电路主要由：TA7900S接收调谐部分、变频部分、一级中频放大、二级中频放大、检波、自动增益控制、低频前置放大、功率放大以及工作电源等组成。
图5-2是广播电台在发送节目信号时，对信号的处理过程：将需要发送的信号(a)加到一个固定频率的载频(b)后，得到一个被节目信号调幅后的广播节目信号(c)，最后由电台天线向外发送出去。
