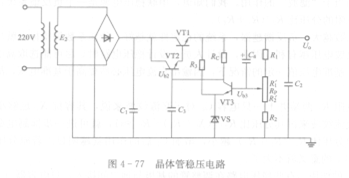

图4 - 77是一例晶体管稳压电源电路图。在图4- 77中，VT1、VT2组成电源输出电压调整管， MB8F由桥式整流输出的直流电压，通过电压调整管后从输出端U输出。Ri、RP与R2组成输出电压取样电路，当输出电压变化时，通过取样电阻的分压，将变化的电压从RP的中心抽头取出，送入误差放大管VT3的基极，使VT3的基极电压Ub3升高。

   稳压管VS和限流电阻R4组成基准电压源，为误差放大管VT3发射极提供稳定的基准电压。在输出电压正常情况下，VT3的基极电压为Ub3，这一电压是Ube。和Uvs相加之和。当Ub3升高后，由于Uvs保持不变，这就使Uk。升高。于是VT3输出电流增大，这一电流加到复合调整管VT2基极，使VT2输出电流增大，VT2的输出电流加至VT1的基极，使VT1电流增大，内阻降低，输出电压(VT1的管压降)下降至标准电压。

   反之当输出电压降低时，它会通过取样电路取样，放大电路放大，将放大信号加至调整管VT1使输出电压升高到标准电压。这样，通过取样、放大，将误差信号加至调整管，控制着复合调整管基极电流Ibl，自动调整VT1的管压降UCE，使输出电压保持稳定。
