电子元器件的工作特性一般都用一种图表来描述，这种描述方式比较简洁和直观， P4KE10所有特性一目了然，尤其便于对同类元件进行此较。除此之外，在电路设计和元件选用中能够从图中直接找到并确定电路参数，为电路设计提供了很大的方便。

   元器件工作特性图最常用的形式是直角坐标和十字坐标表示法，在坐标上应用最多的参数是电压和电流。

   直角坐标和十字坐标都有两条坐标轴，这两条轴中水平的一条称为横轴；垂直的一条称为纵轴，分别用标在轴上的数字来表示相应的元件参数。

    晶体二极管伏安特性曲线

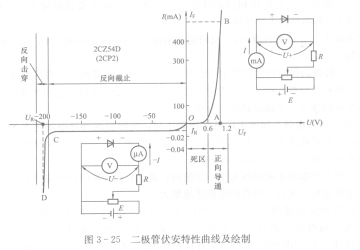

    晶体二极管伏安特性图及绘制。晶体二极管具有单向导电的特性，这种特性可用伏安特性曲线来描述。图3 - 25是一种常用硅二极管的伏安特性曲线，该曲线表示的是加在二极管两端的电压和流过二极管的电流间的对应关系。
