二一十进制计数／锁存／译码／驱动器CD40110

   电路名称： LAD2S-12V二一十进制计数／锁存／7段译码／驱动器，也称四合一电路，加图3 - 21  (h)所示。

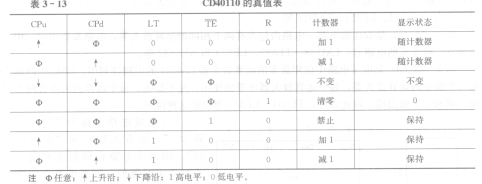

   CD40110具有二一十进制计数功能、数据锁存功能、七段译码功能和驱动数码显示器的功能。CD40110的输出电流可达lOmA。引脚R为清零端，加高电平后计数器清零。DFI为显示交流信号输入端。该计数器具有加／减计数功能：CPu为加计数时钟输入端；CPd为减计数时钟输入端。Qco为进位输出端；QEO为借位输出端。TE为计数控制端：TE为低电平时计数器计数；TE为高电平时计数器停止计数。LE为锁存控制端。表3-13是它的真值表。
