四-2输入端施密特触发器CD4093
发布时间:2014/12/26 19:26:02 访问次数:1356

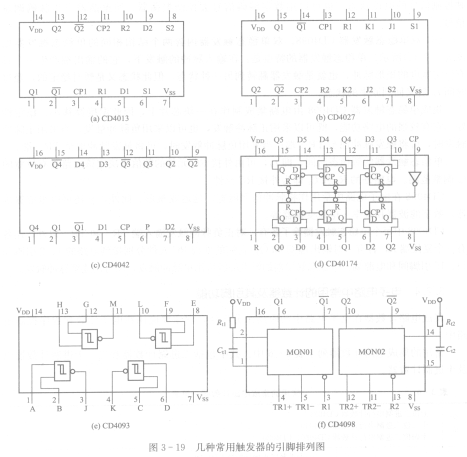

四-2输入端施密特触发器CD4093。四-2输入端施密特触发器内含有4个结构相同的施密特触发器。LAD1U1每个触发器均由与非门构成,它既可以像普通与非门那样工作,又可以连接成施密特触发器来使用,如图3 - 19 (e)所示。
只要把与非门的一个输入端和VDD相连,另一个输入端即可接受输入信号,输出端就可输出有延迟特性的方波,
CD4093与施密特触发器的功能相同,但它比一般施密特触发器多了一个功能,即可以用另一个输入端来控制触发器的工作与否。因此,当把另一个输入端接上控制信号后,当控制信号为高电平时,触发器才工作。
例如,用CD4093构成多谐振荡器时,它可以受某种信号的控制,利用振荡的有无来反映控制信号的电位状态,也可以用数字编码信号去控制振荡器,使振荡器产生脉码调制信号。
四-2输入端施密特触发器CD4093。四-2输入端施密特触发器内含有4个结构相同的施密特触发器。LAD1U1每个触发器均由与非门构成,它既可以像普通与非门那样工作,又可以连接成施密特触发器来使用,如图3 - 19 (e)所示。
只要把与非门的一个输入端和VDD相连,另一个输入端即可接受输入信号,输出端就可输出有延迟特性的方波,
CD4093与施密特触发器的功能相同,但它比一般施密特触发器多了一个功能,即可以用另一个输入端来控制触发器的工作与否。因此,当把另一个输入端接上控制信号后,当控制信号为高电平时,触发器才工作。
例如,用CD4093构成多谐振荡器时,它可以受某种信号的控制,利用振荡的有无来反映控制信号的电位状态,也可以用数字编码信号去控制振荡器,使振荡器产生脉码调制信号。
