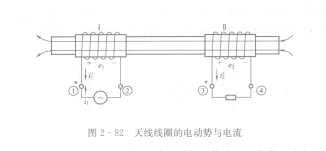

图2 - 82中线圈工和Ⅱ之间具有磁耦合，当电流Zl从线圈I的①端流人，引起通KAL00E00VA-D8YY过线圈的磁通变化，在线圈I和Ⅱ中将分别产生感应电动势e，、P。和感应电流Zl、22。根据楞次定律可知，感应电流产生的磁通总是力图削弱原来电流产生的磁通。因此，原来电流从①端流入，则感应电流Zl将从①湍流出，22将从③端流出。因为感应电动势对感应电流来说相当于电源，所以感应电动势ei的极性是①端为正，②端为负，e2的极性是③端为正，④端为负。

   变压器是由两个或两个以上的绕组绕在铁磁材料上构成的，各绕组之间具有磁耦合。当一次绕组接上电源后可以用来向二次组传输交流电能，并具有变换电压、电流和阻抗的作用。同样，变压器的各绕组也有同名端。由于画在电路图中的变压器，不能画出绕组的具体绕法，所以必须如图2 - 83 (a)所示用符号来标志同名端。
