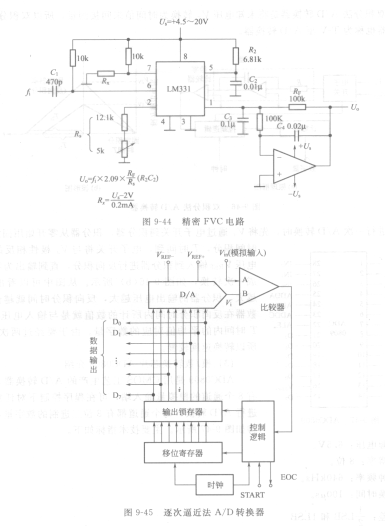

逐次逼近法AlD转换是一个具有负反馈回路系统。A/D转换器可分为三个部分：比较环节、控制环节、比较标准。如图9-45所示，这是一个原理图，AIC1742-285APVTR其工作原理：将一需要转换的模拟量的输入信号Vi。与一个“推测”信号Vi相比较，根据推测信号与输入信号的比较，当“推测”信号逼近模拟信号，推测信号由AlD转换器的输出获得，当“推测”信号与模拟输入信号“相等”时，D/A的数字即为对应的模拟输入的数字。

   推测算法是在二进制中每一位都是从最高位起依次置“1”。每位都要进行测试。如模拟输入信号Vi。大于推测信号Vi时，则比较器的输出为1，并使该置1；否则比较器的输出为零，并使该位置零。无论哪种情况，都按顺序进行比较下一位，直到最末位为止。此时在DlA转换器的数字输入即为对应于模拟输入信号的数字量，将此数字输出，完成A/D转换过程。
