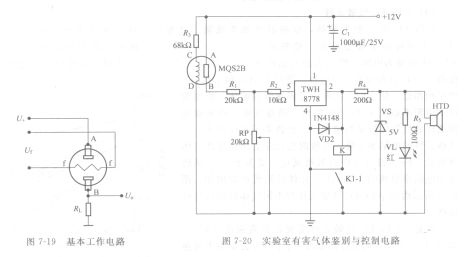

有害气体鉴别、报警与K2025-01控制电路要使电路一方面可鉴别实验中是否有有害气体产生，鉴别液体是否有挥发性，另一方面可自动控制排风扇排气，使室内空气清新。图7-20所示是给出有害气体鉴别、报警与控制电路，MQS2B是旁热式烟雾、有害气体传感器，无有害气体时阻值较高（lOkQ左右），当有害气体或烟雾进入时阻值急剧下降，A、B两端电匝下降，使得B的电压升高，经电阻Ri和RP分压、R2限流加到开关集成电路TWH 8778的选通端5脚，当5脚电压达到预定值时（调节RP电阻值可改变5脚的电压预定值），l、2两脚导通。+12V电压加到继电器上使其通电，触点Kl-l吸合，合上排风扇电源开关开始自动排风。同时2脚+12V电压经R4限流和稳压二极管VS稳压后供给微音器HTD电压而发出“嘀嘀”声，而且发光二极管发出红光，实现声光报警。
