(1)实训目的

   掌握电容式传感器的工作原理和测量方法。

   (2)实训原理

   电容式传感器有多种形式，本仪器AD7541JN中是差动平行变面积式。传感器由两组定片和一组动片组成。当安装于振动台上的动片上、下改变位置，与两组静片之间的相对面积发生变化，极间电容也发生相应变化，成为差动电容。如将上层定片与动片形成的电容定为CX1，下层定片与动片形成的电容定为CX2，当将Cxl和CX2接人双T形桥路作为相邻两臂时，桥路的输出电压与电容量的变化有关，即与振动合的位移有关。

   (3)实训所需部件

   包括电容传感器、电容变换器、差动放大器、低通滤波器、低频振荡器、测微头。

   (4)实验步骤

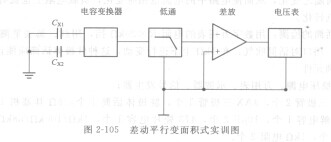

   ①按图2-105所示接线，电容变换器和差动放大器的增益适度。

   ②装上测微头，带动振动台位移，使电容动片位于两个静片中，此时差动放大器输出应为零。

   ③以此为起点，向上和向下位移电容动片，每次移动0. 5mm，直至动片与一组静片全部重合为止。记录数据于表2-10中，并作出弘z曲线，求得灵敏度。
