要在LabVIEW和Multisim之间传送数据，首先需GAL16V8D-25LJ要使用LabVIEW中的控制与仿真循环( Control&Simulation Loop).

   【注意】Multisim安装包中没有这个模块，需要双http: //www. ni. com／laloview/cd -sim/zhs/下载，然后安装在Multisim的安装路径下。

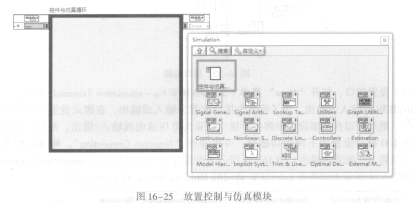

   (1)打开Labview的程序框图（后面板），单击鼠标右键，打开函数选板，浏览到“Control Design&Simulation”。“Simulation”_“Control&Simulation Loop”。用鼠标左键单击不放，并将其拖放到程序框图上，如图16 -25所示。

   (2)修改控制仿真循环的求解算法和时间设置：双击输入节点，打开“Configure SimulationParameters“窗口。按图16-26所示输人参数。

   (3)在VI中添加仿真挂起(Halt Simulation)函数来停止控制仿真循环：单击鼠标右键，打开函数选板，浏览到“Control Design&Simulation”_÷“Simulation”.“Utilities”_÷“Halt Simulation”。用鼠标左键单击不放，并将其拖放到程序框图上，

然后在布尔输入端上单击鼠标右键，选择“Cre-ate”一“Control”。这样就可以在VI的前面板上创建一个布尔控件来控制程序的挂起，从而停止仿真VI的运行，如图16-27所示。
