关于接口的研究及LabVIEW仪器向Multisim的导入的原理请参照第12章的内容。KBJ406接口部分的设计是为了把以上设计的子程序嵌入到Multisim中进行温度及其他参数的显示。本设计中接口电路的设计与编译可分为以下6个步骤。

   (1)把Multisim安装目录下Sampling/LabVIEWInstruments/Templates/lnput文件夹复制到另外一个地方。

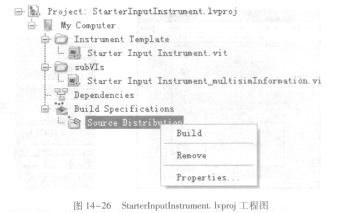

   (2)在LabVIEW中打开步骤(1)中所复制Starterlnputlnstrument. lvproj工程，如图14-26所示。接口电路的设计是在Starter Input Instrument. vit中进行的。

    (3)打开Starter Input Instrument. vit的框图面板，完成接口框图的设计。在数据处理部分，选择CASE结构的下拉菜单中的“Update DATA”选项进行修改。按框图中的说明，在结构框中

单击鼠标右键，从弹出的菜单中选择“Select aⅥ”，把LabVIEW完成的子VI添加到“UpdateDATA”选项中，子程序的接口连接Multisim的输出数据接口，在子程序的输出端创建指示器，如图14-27所示。此时只能在已有框图的基础上增加新的内容，而不能删除原有模块。
