设置接口

发布时间:2014/11/14 12:39:37 访问次数:794

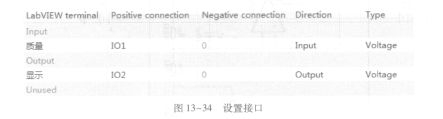

   设置接口:打开“View”菜单下的LabVIEW Co - simulation Terminals窗口,设置AD7710SQ针对LabVIEW的输入或输出。为了将各个接口配置为输入或输出,在模式设置中选择所需要的选项,然后可以在类型设置中将各个接口设置为电压或电流输入/输出。最后,如果想将放置的输入/输出接口设置为不同的功能时,可以选择Negative Connection。将I01配置为输入,然后将I02配置为输出。如图13 -34所示为设置好的LabVIEW Co - simulation Termi-nals窗口,图13-35所示为即将被LabVIEW调用的Multisim design VI preview图标。



   设置接口:打开“View”菜单下的LabVIEW Co - simulation Terminals窗口,设置AD7710SQ针对LabVIEW的输入或输出。为了将各个接口配置为输入或输出,在模式设置中选择所需要的选项,然后可以在类型设置中将各个接口设置为电压或电流输入/输出。最后,如果想将放置的输入/输出接口设置为不同的功能时,可以选择Negative Connection。将I01配置为输入,然后将I02配置为输出。如图13 -34所示为设置好的LabVIEW Co - simulation Termi-nals窗口,图13-35所示为即将被LabVIEW调用的Multisim design VI preview图标。
