1．原理

   当使用基带跳频时，每个发OP113FS射机被分配到一个固定的频点上工作。在信息传送过程中，每个连接将根据本时隙传输的频率将突发信息送到相应频点对应的发射机发送。

   基带跳频的好处是可以使用窄带可调谐滤波型合路器(Narrow-Band Tuneable FilterCombiners)。窄带可调谐滤波型合路器最多可以对12路信号进行合路，可以实现多个收发信机共用一个合路器，只带来3～4dB的插入损耗。

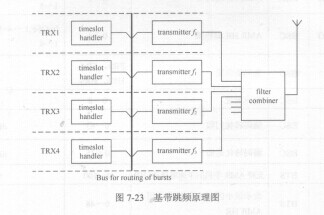

   基带跳频原理图如图7-23所示。

    2．配置

   为了使相邻小区的手机终端在激活和空闲模式下能够始终测量到本小区的信号强度，BCCH载波必须保持连续发射。当BCCH载波在下行方向没有信息突发需要发射时，将发送填充突发( Dummy Burst)，这就是Co填充。

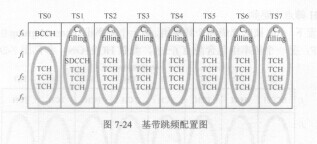

   采用基带跳颇的小区的载频数与该小区使用的频点数是一样的，假设要将一个有4个载波的小区配置成基带跳频，那必须分配4个频点。假设只定义一个信道组。如图7-24所示。

   在图7-24中，BCCH所在载波的0时隙TSO不参与跳频，只在频点石上发射。另外3个载波的0时隙TSO用于承载TCH信道，在^～f33个频点上跳频。时隙TS1的所有信道，包括1个SDCCH和3个TCH在fo～f34个频点上跳频。其余时隙均用于承载TCH并在fo～ f34个频点上跳频。共有30个跳频TCH信道。
