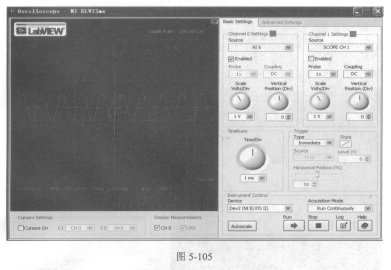

在图5-104中将Update Rate区域的参数设置为lOOkS/s，即ARB的采样率为每秒lOOk个Sample，M27C4001-12F1这样ARB的采样率就与图5-103中波形文件的采样率相同，打开NI ELVIS的虚拟示波器后从AI6通道接收波形，结果如图5-105所示。

   图5-105中信号波形的频率为1000Hz，与图5-102中黑色实线包围的部分所做的设置相同。采用与上述相同的方法建立从NI ELVIS的模拟信号输出通道A0 1输出的波形文件aol.wdt，其中aol.wdt的信号频率设置为lOkHz，其余参数与图5-102相同，并将aol.wdt中波形文件采样率的数值设定与图5-103 -致，即波形文件aol,wdt的采样率也是100000Hz。

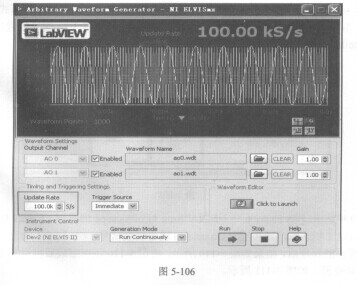

   从ARB中输出两路模拟信号，ARB控制面板的参数如图5-106所示。
